Un lote de acero estructural llega a faena y la soldadura ya está lista. Pero el ITO no autoriza el avance hasta ver ensayos que certifiquen las propiedades mecánicas reales del material.
Esa exigencia tiene una lógica clara. La única forma de conocer la resistencia verdadera de un metal es llevarlo hasta la falla y medir cómo se comporta.
Esta guía responde las preguntas frecuentes sobre los tipos de ensayos destructivos y cómo se clasifican los ensayos aplicados a los metales en proyectos de minería y construcción.
¿Cuáles son los 3 tipos de ensayos destructivos?
Los tres ensayos destructivos principales son tracción, doblado e impacto. Cada uno lleva una probeta hasta la falla o la deformación permanente para medir una propiedad real del metal.
Un ensayo destructivo destruye la muestra. Por eso nunca se ensaya la pieza que irá a servicio, sino probetas o cupones testigo representativos del lote o de la soldadura.
Estos ensayos entregan datos que ningún otro método reproduce:
- Tracción: resistencia y ductilidad para diseño.
- Doblado: ductilidad local y sanidad de la unión soldada.
- Impacto: tenacidad y comportamiento frágil-dúctil.
A continuación revisamos cada uno en detalle.
¿Qué mide el ensayo de tracción y cómo se ejecuta?

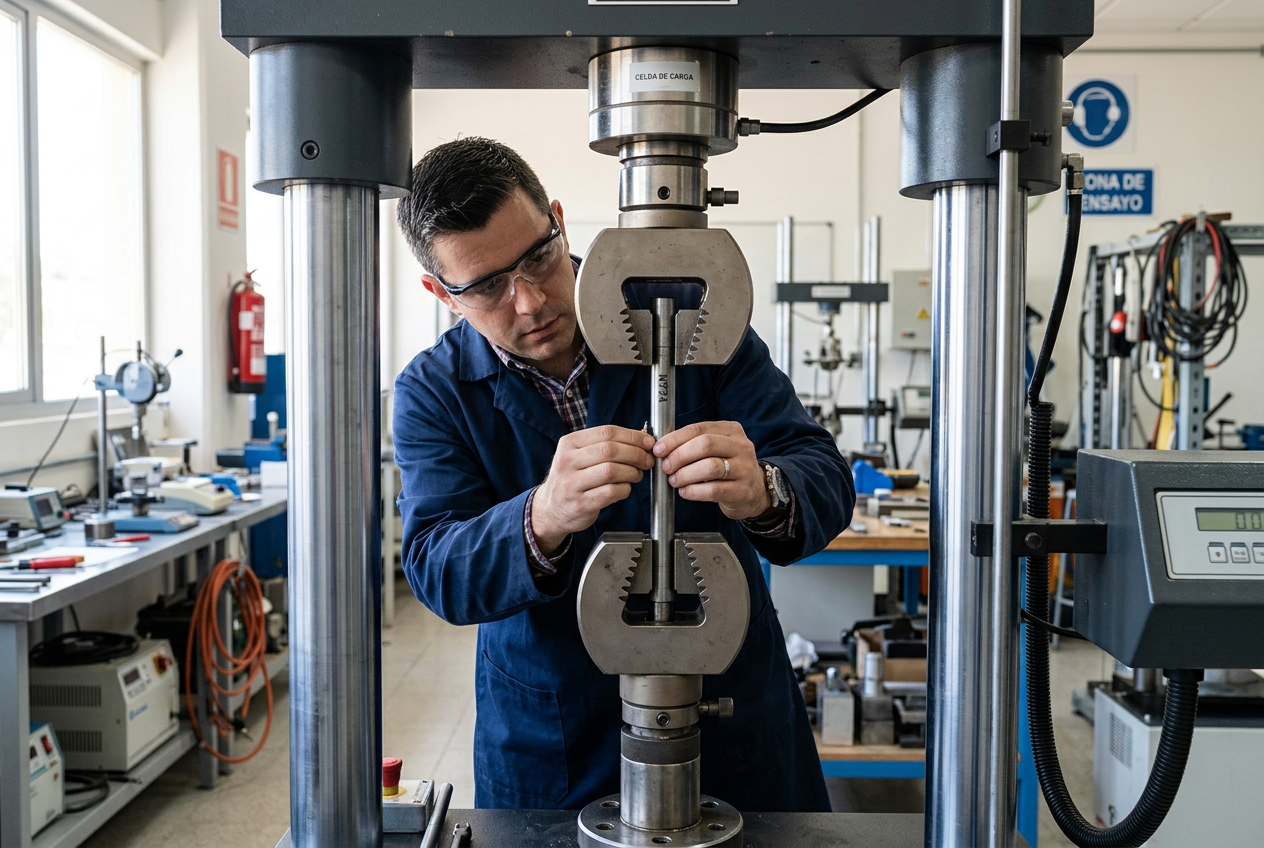

El ensayo de tracción aplica una fuerza uniaxial creciente a la probeta hasta romperla. Se rige por la norma ISO 6892-1, en su edición 3 de 2019.
Con este ensayo obtienes cuatro datos clave para diseño:
- Límite de fluencia (ReH/ReL o Rp0,2).
- Resistencia a la tracción (Rm).
- Alargamiento hasta la rotura.
- Reducción de área.
La norma reconoce los métodos A1, A2 y B, que se diferencian por el control de la velocidad de deformación. En conjunto, la tracción define la resistencia y la ductilidad global del material.
¿Qué evalúa el ensayo de doblado y sobre qué mandril se hace?

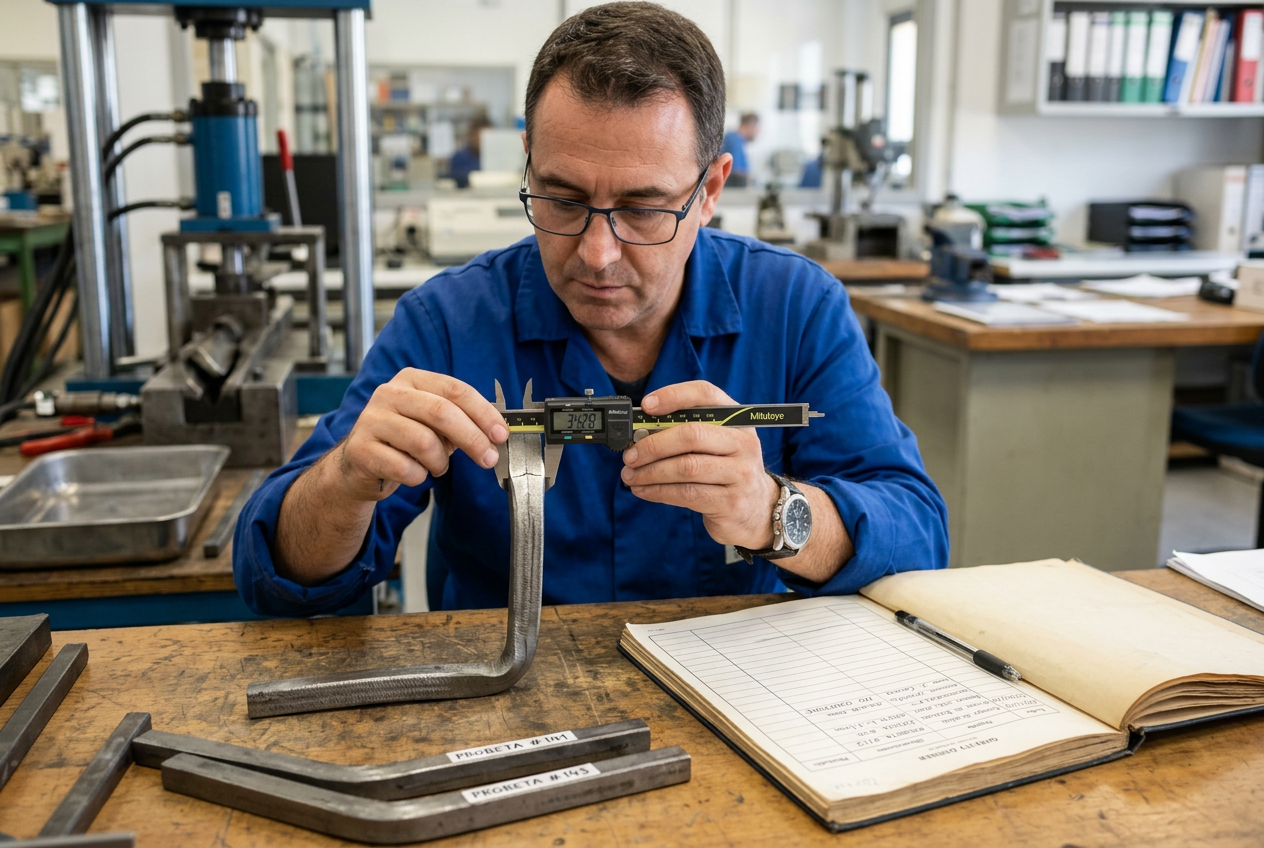

El ensayo de doblado flexiona la probeta sobre un mandril hasta un ángulo definido, con frecuencia 180°. Luego inspeccionas visualmente la cara traccionada buscando fisuras.
En metal base se aplica la norma ISO 7438. En soldaduras rige la ISO 5173, que especifica doblados de raíz, cara y lateral.
Este ensayo evalúa la ductilidad y la sanidad de la unión. Una fisura en la cara traccionada revela faltas de fusión, poros o defectos que comprometen la soldadura.
El diámetro del mandril depende del espesor y del material. Elegir un mandril incorrecto es una de las causas más comunes de resultados inválidos en doblado.
¿Qué caracteriza el ensayo de impacto Charpy?
El ensayo de impacto Charpy usa un péndulo que rompe de un solo golpe una probeta entallada. Mide la energía absorbida en joules según la norma ISO 148-1.
Ese valor caracteriza la tenacidad, es decir, la capacidad del metal de absorber energía sin fallar de forma frágil. El ensayo suele ejecutarse a temperaturas controladas, dato crítico en climas fríos.
La probeta estándar mide 55 mm de largo y 10 × 10 mm de sección, con entalla en V. La norma permite sub-tamaños de 7,5; 5 y 2,5 mm cuando el material no admite la probeta completa.

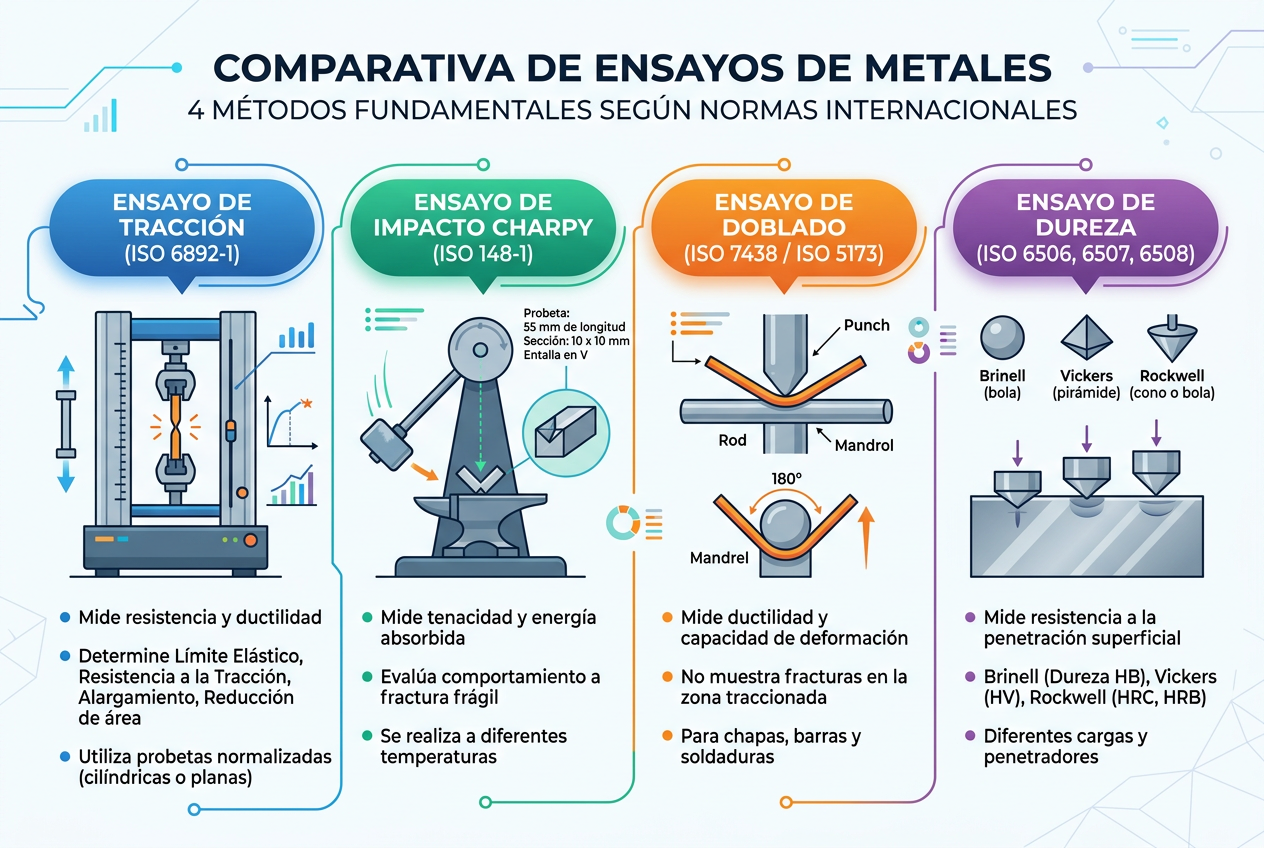

¿Cuáles son 4 tipos de ensayos que se aplican a los metales?
Los cuatro ensayos más aplicados a los metales son tracción, dureza, impacto y doblado. Juntos describen resistencia, tenacidad, ductilidad y homogeneidad metalúrgica.
Cada uno cubre una dimensión distinta del comportamiento del metal:
- Tracción: propiedades resistentes y ductilidad global de diseño.
- Impacto: tenacidad, crítica a baja temperatura.
- Doblado: ductilidad local y sanidad de la soldadura.
- Dureza: control rápido correlacionado con la resistencia.
La dureza sigue las series ISO 6506 (Brinell), ISO 6507 (Vickers) e ISO 6508 (Rockwell). Permite mapear la zona afectada por el calor (ZAC) y detectar puntos endurecidos en una unión soldada.
¿Por qué se piden los cuatro ensayos juntos en una soldadura?
Porque cada ensayo deja zonas ciegas si se usa solo. La combinación cierra el cuadro completo del comportamiento del metal y de la junta.
La tracción confirma que la unión soporta la carga de diseño. El impacto verifica que no falle de forma frágil ante golpes o frío. El doblado revela defectos internos en raíz y cara.
La dureza cumple un rol especial en la ZAC. El calor de la soldadura puede crear zonas endurecidas y frágiles que ningún otro ensayo detecta con la misma rapidez.
En conjunto, estos cuatro ensayos cierran la calificación de un procedimiento de soldadura (WPS/WPQR) y respaldan que el trabajo cumple el estándar del proyecto.
¿Cuáles son los 3 tipos de ensayo: destructivos, no destructivos y semidestructivos?
Esta clasificación se basa en el efecto del ensayo sobre la pieza. Son tres categorías con propósitos distintos.
- Destructivo: lleva la probeta hasta la falla o la deformación permanente. La pieza se pierde, por eso se usan probetas o cupones testigo.
- No destructivo: detecta discontinuidades sin dañar la pieza, que queda en servicio. Incluye radiografía, ultrasonido, partículas magnéticas y líquidos penetrantes.
- Semidestructivo: extrae una muestra mínima o afecta una zona acotada sin inutilizar el componente.
Puedes conocer más sobre estas técnicas en el artículo de ensayos no destructivos en Wikipedia. En la práctica, un plan de calidad combina varias categorías.
¿Cuándo exige un mandante minero o constructora un ensayo destructivo en vez de uno no destructivo?
El mandante exige ensayos destructivos cuando necesita medir propiedades reales de diseño. Los no destructivos se piden para inspeccionar estructuras ya montadas sin detenerlas.
Los disparadores típicos de un ensayo destructivo en el rubro son:
- Recepción y homologación de un lote de acero.
- Calificación de un procedimiento de soldadura (WPS/WPQR).
- Control de fabricación en maestranza.
- Verificación previa a una auditoría de calidad.
Los no destructivos brillan cuando debes revisar el 100% de una estructura en servicio. Ambos suelen convivir en el mismo plan de inspección y ensayo (PIE/ITP) del proyecto.
¿Qué normas rigen los ensayos destructivos de metales y qué debe decir el certificado?
Los ensayos mecánicos de metales se rigen por normas internacionales que Chile adopta mediante NCh. Estas son las principales:
- Tracción: ISO 6892-1 (equivalente ASTM E8/E8M).
- Impacto: ISO 148-1 (equivalente ASTM E23).
- Doblado: ISO 7438 en metal y ISO 5173 en soldadura.
- Dureza: ISO 6506 (Brinell), 6507 (Vickers) y 6508 (Rockwell).
El certificado debe indicar la norma exacta y su edición, la identificación y trazabilidad de la probeta, las condiciones de ensayo, los resultados con unidades y el criterio de aceptación o rechazo.
El respaldo de autoridad lo da la acreditación del laboratorio bajo ISO/IEC 17025. Las equivalencias NCh vigentes las confirma el cliente según el pliego del proyecto.
¿Qué errores de preparación o ejecución hacen rechazar un certificado en auditoría?
En tracción, los errores frecuentes nacen en la preparación de la probeta y la ejecución:
- Probetas fuera de las dimensiones y tolerancias de la norma.
- Mecanizado que sobrecalienta y altera el material.
- Marcas de herramienta que actúan como concentradores.
- Mala alineación en mordazas, que introduce flexión.
- Velocidad fuera del método declarado o rotura fuera de la zona calibrada.
En doblado, los fallos típicos son mandril de diámetro incorrecto para el espesor, ángulo insuficiente, cara de raíz o refuerzo mal preparado y orientación equivocada de la probeta.
El error que más rechazos causa en auditoría es documental: trazabilidad incompleta, norma o edición mal citada, falta de identificación de colada o cupón y ausencia del criterio de aceptación.
Conclusión
Los ensayos destructivos son la única forma de conocer las propiedades mecánicas reales de un metal antes de comprometer su desempeño en faena. Elegir bien el plan de ensayos evita rechazos y retrasos en los estados de pago.
Tres ideas clave para llevar:
- Tracción, doblado, impacto y dureza se complementan; juntos describen resistencia, tenacidad, ductilidad y homogeneidad.
- La clasificación destructivo, no destructivo y semidestructivo define cuándo exige cada uno el mandante.
- Un certificado válido cita norma y edición exactas, trazabilidad completa y criterio de aceptación.
Antes de comprometer plazos, define el tipo y la cantidad de ensayos, el mecanizado de probetas y la revisión documental que exige tu proyecto. Verifica siempre acreditación ISO/IEC 17025 vigente, equipos con calibración trazable y certificados completos.
Contacta a ingemars para orientar el plan de ensayos de tu proyecto y llegar preparado a la auditoría del ITO.
Preguntas Frecuentes
¿Por qué se ensayan probetas testigo y no la pieza que irá a servicio?
Se ensayan probetas o cupones testigo porque un ensayo destructivo destruye la muestra. Como el objetivo es llevar el material hasta la falla para medir su resistencia real, nunca se ensaya la pieza definitiva. Las probetas deben ser representativas del lote o de la soldadura para que los resultados reflejen las propiedades del material que sí entrará en servicio.
¿Qué normas ISO rigen los tipos de ensayos destructivos en metales?
Los ensayos destructivos siguen normas ISO específicas por tipo: tracción según ISO 6892-1 (edición 3 de 2019), doblado según ISO 7438 en metal base e ISO 5173 en soldaduras, e impacto Charpy según ISO 148-1. La dureza usa las series ISO 6506 (Brinell), ISO 6507 (Vickers) e ISO 6508 (Rockwell). Cada norma define probetas, métodos y criterios de aceptación.
¿Cómo se elige el mandril correcto en un ensayo de doblado?
El diámetro del mandril se elige según el espesor y el material de la probeta. En el ensayo de doblado la probeta se flexiona sobre el mandril hasta un ángulo definido, con frecuencia 180°, y luego se inspecciona la cara traccionada buscando fisuras. Usar un mandril incorrecto es una de las causas más comunes de resultados inválidos, por eso debes verificar el diámetro antes de ejecutar.
¿Qué dimensiones tiene la probeta estándar del ensayo Charpy?
La probeta estándar del ensayo Charpy mide 55 mm de largo y 10 × 10 mm de sección, con entalla en V. Cuando el material no admite la probeta completa, la norma ISO 148-1 permite sub-tamaños de 7,5; 5 y 2,5 mm. El ensayo suele ejecutarse a temperaturas controladas, un dato crítico para evaluar la tenacidad en climas fríos.
¿Qué aporta el ensayo de dureza que no cubren tracción, impacto y doblado?
El ensayo de dureza aporta un control rápido correlacionado con la resistencia y permite mapear la zona afectada por el calor (ZAC) en una soldadura. Mientras tracción, impacto y doblado cubren resistencia, tenacidad y ductilidad, la dureza detecta puntos endurecidos y verifica la homogeneidad metalúrgica de la unión, cerrando las zonas ciegas que dejaría cada ensayo por separado.
