Tipos de ensayos de permeabilidad de suelos: guía para entender cada método y sus diferencias
Un mismo suelo puede reportar permeabilidades muy distintas según el ensayo que uses para medirlo. Una arcilla probada con el método equivocado puede aprobar una barrera que, en realidad, filtra.
Ese error no es menor: define si tu resultado resiste una auditoría o termina rechazado. Conocer los tipos de ensayos de permeabilidad de suelos te permite elegir el método correcto desde el principio.
Esta guía explica cada método, sus diferencias reales y cómo la conductividad hidráulica de suelos se mide para representar la condición del terreno.

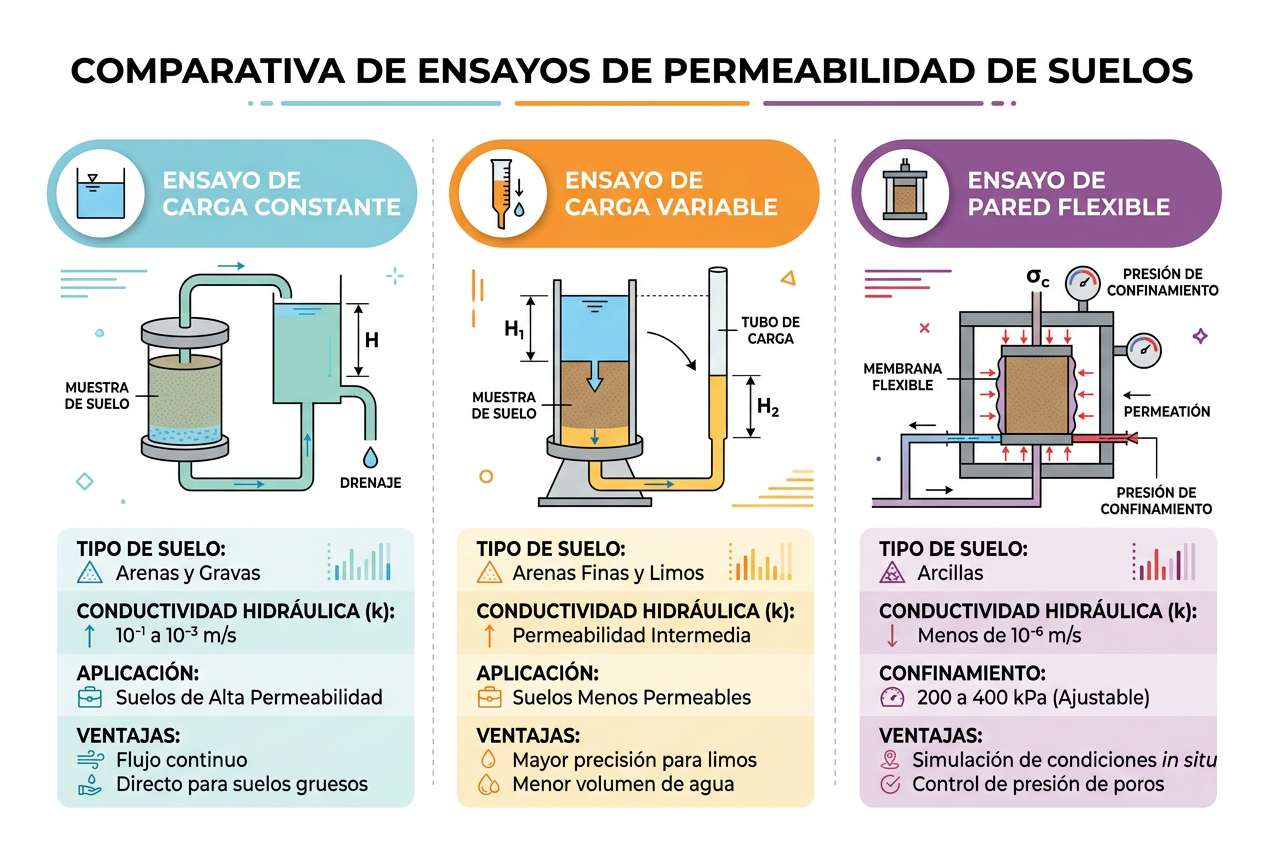

¿Cuáles son los tipos de ensayos de permeabilidad de suelos y para qué sirve cada uno?
En laboratorio se trabajan tres familias principales de ensayos. Cada una responde a un rango distinto de conductividad hidráulica y a un tipo de material específico.
El criterio maestro para elegir es simple: la magnitud de permeabilidad esperada según el suelo. Materiales granulares conducen mucho agua; los finos, muy poca.
- Carga constante: suelos granulares de alta conductividad, como arenas y gravas.
- Carga variable: suelos de permeabilidad intermedia, como arenas finas y limos.
- Pared flexible: suelos finos de baja permeabilidad, como arcillas y relaves compactados.
Antes de pedir un ensayo, define qué buscas medir: un dren de alta conductividad y una barrera impermeable exigen métodos distintos.
Ensayo de carga constante (ASTM D2434): suelos granulares de alta conductividad
Este método mide el coeficiente de permeabilidad por flujo laminar de agua a través de suelos granulares. Sirve para arenas y gravas de alta conductividad, del orden de 10⁻¹ a 10⁻³ m/s.
Sus aplicaciones típicas son filtros, drenes y bases granulares. La versión vigente es la ASTM D2434-22, que determina la permeabilidad por carga constante.
Como el flujo es rápido y estable, el ensayo resulta sensiblemente más ágil que los métodos para suelos finos.
Ensayo de carga variable: suelos de permeabilidad intermedia
El ensayo de carga variable cubre el rango medio del abanico de métodos. Se aplica a arenas finas y limos, materiales de permeabilidad intermedia.
Ocupa la posición entre la carga constante para granulares y la pared flexible para finos. Cuando el suelo no encaja claramente en ningún extremo, este método aporta una lectura confiable del flujo.

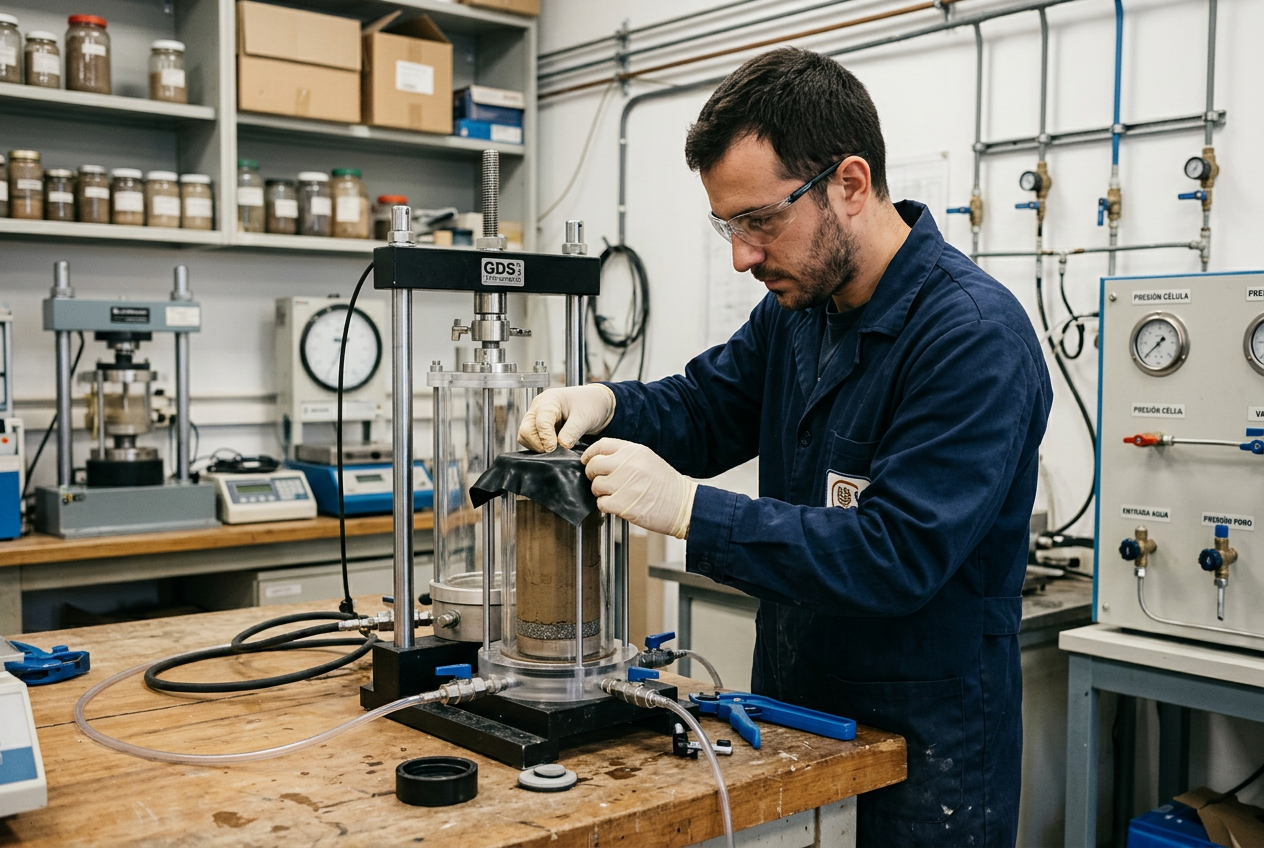

Ensayo de pared flexible (ASTM D5084): suelos finos de baja permeabilidad
Este ensayo mide la conductividad hidráulica de materiales saturados dentro de una celda triaxial. Es el estándar para arcillas, núcleos impermeables, capas de baja conductividad y relaves compactados, bajo aproximadamente 10⁻⁶ m/s.
Según la norma ASTM D5084, el ensayo opera con permeámetro de pared flexible a temperaturas de entre 15 y 30 °C. La muestra se satura y confina para replicar la condición real del terreno.
Ese control es lo que evita el flujo preferencial que arruina las mediciones en suelos finos.
Permeabilidad de pared flexible vs. pared rígida: diferencias técnicas reales
La diferencia empieza en cómo se aloja la muestra. En pared rígida, el suelo va dentro de un molde rígido sin control de confinamiento lateral.
En pared flexible, la muestra se encierra en una membrana dentro de una celda triaxial. Ahí se aplica presión de confinamiento controlada, del orden de 200 a 400 kPa, y contrapresión para saturar.
Estas son las diferencias clave entre ambos métodos:
- Confinamiento: la pared flexible lo controla; la rígida no lo aplica.
- Saturación: la pared flexible usa contrapresión; la rígida depende de la saturación natural.
- Fugas laterales: la membrana elimina el flujo por los bordes; el molde rígido lo permite.
- Rango preciso: flexible mide baja conductividad; rígida mide alta conductividad.
Los permeámetros de pared rígida son aceptables para arenas y suelos gruesos, pero no se recomiendan para suelos arcillosos o de baja conductividad. La pared flexible ofrece un control más preciso de la presión de confinamiento y de las fugas.
En comparativas experimentales se emplean esfuerzos de confinamiento del orden de 200 y 400 kPa, asociados a menores valores de conductividad hidráulica.
¿En qué suelos conviene pared flexible y en cuáles pared rígida?
La elección depende del material y del objetivo del proyecto. Cada método tiene un dominio donde entrega resultados defendibles.
Usa pared flexible para:
- Arcillas y limos de baja permeabilidad.
- Núcleos impermeables y revestimientos.
- Relaves compactados donde el confinamiento es crítico.
Usa pared rígida o carga constante para:
- Gravas y arenas limpias.
- Filtros y drenes de alta conductividad.
El criterio maestro combina cuatro factores: magnitud de conductividad esperada, estado del material (inalterado o compactado), presión representativa del terreno y objetivo del proyecto. Comprender estos tipos de ensayos de permeabilidad de suelos evita elegir un método que invalide el resultado.
Qué errores de interpretación aparecen al elegir mal el método
El error clásico es medir un suelo fino en pared rígida. El agua fluye por el borde entre muestra y molde, y el resultado reporta una permeabilidad mayor a la real.
Esa sobreestimación puede dar por aprobada una barrera impermeable que, en obra, termina filtrando. Es un criterio técnico ampliamente reconocido en el rubro geotécnico.
El error inverso también existe: ensayar un granular en pared flexible con saturación deficiente. El confinamiento colmata poros y subestima la conductividad, entregando un dato igualmente inválido.
¿Qué es la conductividad hidráulica de un suelo y cómo se mide en laboratorio?
La conductividad hidráulica mide la facilidad con que el agua atraviesa un suelo saturado. No es un número fijo del material: varía con el estado de esfuerzos, la saturación y la densidad.
Por eso la pared flexible confina y satura la muestra. Así reproduce la condición real del terreno y entrega un valor representativo, no un dato de laboratorio aislado.
Conviene desmontar tres mitos frecuentes sobre estos ensayos de permeabilidad:
- "Un método sirve para todo": falso, el método se elige por conductividad y tipo de suelo.
- "La permeabilidad es fija": falso, cambia con esfuerzos, saturación y densidad.
- "Basta el valor de k": falso, sin saturación y presiones documentadas el número no es defendible.
Un valor de conductividad sin condiciones de ensayo documentadas es un número huérfano: no resiste la primera observación de una auditoría.

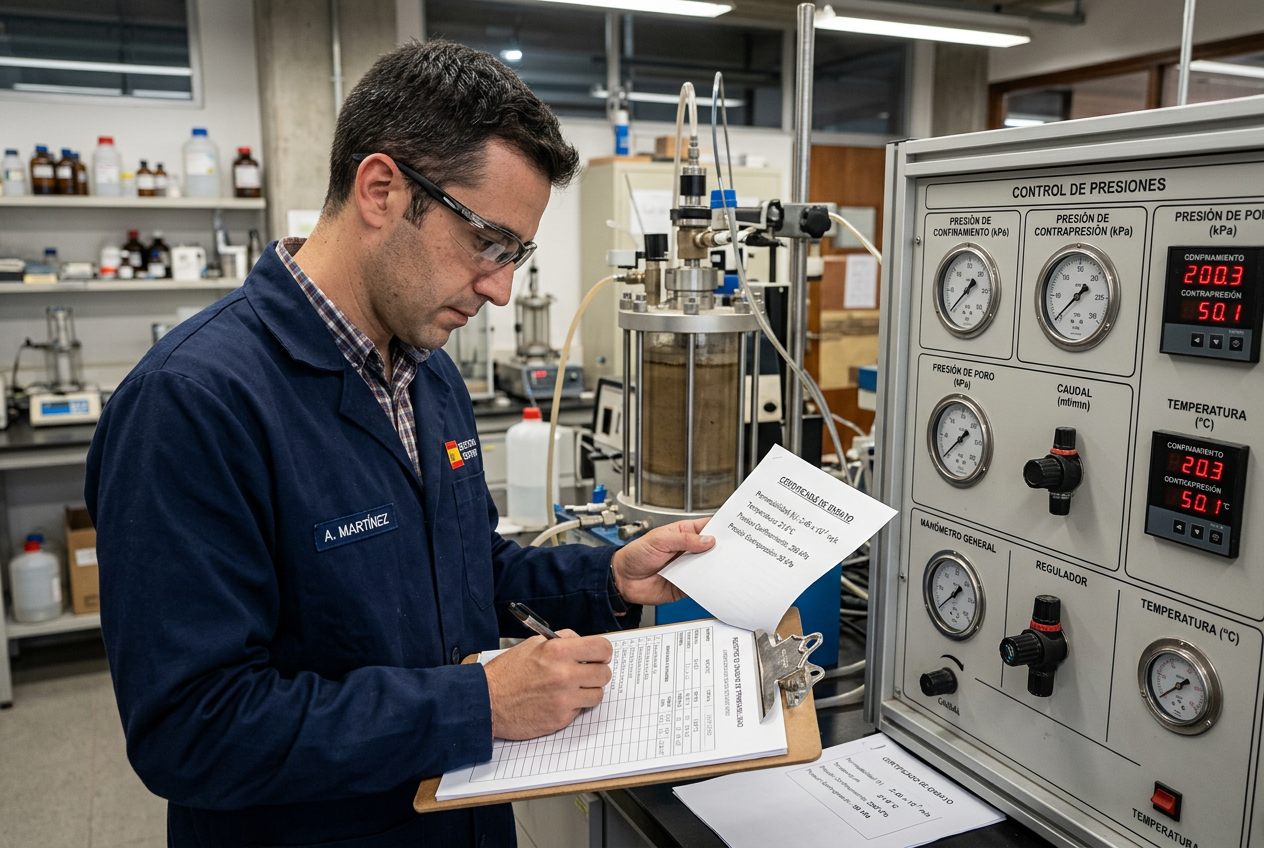

Qué parámetros debe documentar un ensayo para resistir una auditoría o ITO
Un certificado robusto no entrega solo el valor de k. Documenta todas las condiciones que respaldan esa medición.
El estándar técnico que una ITO espera encontrar incluye:
- Identificación y estado de la muestra: inalterada o compactada, densidad y humedad de moldeo.
- Norma y versión aplicada.
- Grado de saturación alcanzado, verificando el parámetro B en pared flexible.
- Presiones de confinamiento y contrapresión.
- Gradiente hidráulico aplicado.
- Temperatura del ensayo, con corrección de viscosidad a 20 °C.
- Valor de conductividad con sus unidades.
- Trazabilidad de equipos calibrados y del operador.
Declarar norma y versión es determinante frente a la ITO y al mandante. Sin ese respaldo, según la norma ASTM D5084, el resultado puede ser observado o rechazado.
Qué normas rigen los ensayos de permeabilidad (ASTM D5084 y D2434)
Dos normas internacionales gobiernan estos ensayos. La ASTM D5084 rige la pared flexible para materiales saturados, y la ASTM D2434 rige la carga constante para suelos granulares.
La trazabilidad normativa es la que permite aprobar auditorías. Un certificado que cita norma, versión y condiciones de ensayo se defiende; uno que las omite queda expuesto.
Como criterio general, la referencia NCh específica aplicable en Chile y el alcance de acreditación ISO/IEC 17025 deben confirmarse siempre con el laboratorio. No conviene atribuir una cobertura normativa que no esté vigente.
Conclusión: elige el ensayo según el suelo y exige trazabilidad
La elección del método no es un trámite: define si tu resultado es válido o engañoso. Recuerda estos puntos clave:
- El método se elige por la conductividad esperada y el tipo de suelo, no al revés.
- La pared flexible confina y satura para representar la condición real del terreno.
- Un certificado sin norma, presiones y saturación documentadas no resiste una auditoría.
Si necesitas medir la conductividad hidráulica pero no tienes claro qué método pedir, contacta al laboratorio. Un equipo técnico puede orientar la elección según tu tipo de suelo y objetivo, y entregarte un certificado con trazabilidad normativa completa.
Sobre el Autor
Cristián Araneda es ingeniero con perfil técnico en el ámbito de los ensayos geotécnicos de laboratorio. Su experiencia se centra en la ejecución de ensayos de permeabilidad de pared flexible y pared rígida bajo normas ASTM.
Su trabajo pone foco en la trazabilidad y el respaldo documental de resultados para faenas mineras y de construcción.
Preguntas Frecuentes
¿Cómo elijo el ensayo de permeabilidad correcto según el tipo de suelo?
Elige el método según la magnitud de conductividad hidráulica esperada. Usa carga constante para suelos granulares como arenas y gravas, carga variable para arenas finas y limos de permeabilidad intermedia, y pared flexible para suelos finos de baja permeabilidad como arcillas y relaves compactados. Define primero si mides un dren o una barrera impermeable.
¿Qué rango de conductividad hidráulica mide cada tipo de ensayo de permeabilidad?
Cada ensayo cubre un rango distinto de conductividad hidráulica. El de carga constante (ASTM D2434) mide suelos granulares del orden de 10⁻¹ a 10⁻³ m/s. La carga variable cubre el rango intermedio de arenas finas y limos. La pared flexible (ASTM D5084) mide suelos finos por debajo de aproximadamente 10⁻⁶ m/s.
¿Por qué la pared rígida no sirve para medir arcillas?
La pared rígida no controla el confinamiento lateral y permite flujo por los bordes de la muestra. En suelos arcillosos o de baja conductividad esto genera flujo preferencial que arruina la medición. Por eso solo se recomienda para arenas y suelos gruesos de alta conductividad, mientras la pared flexible ofrece el control necesario para finos.
¿Qué condiciones de presión y temperatura usa el ensayo de pared flexible?
El ensayo de pared flexible (ASTM D5084) opera con presión de confinamiento del orden de 200 a 400 kPa y aplica contrapresión para saturar la muestra. Trabaja a temperaturas de entre 15 y 30 °C dentro de una celda triaxial. Este control replica la condición real del terreno y evita el flujo preferencial en suelos finos.
¿Puede un mismo suelo dar resultados distintos según el ensayo utilizado?
Sí, un mismo suelo puede reportar permeabilidades muy distintas según el método aplicado. Una arcilla probada con el ensayo equivocado puede aprobar una barrera que en realidad filtra. Por eso conviene elegir el método correcto desde el principio: un resultado mal medido puede no resistir una auditoría y terminar rechazado.
