Ensayos de laboratorio de rigidez dinámica del suelo: panorama completo
Imagina esto: un dossier de calidad rechazado en revisión. El diseño estructural no tenía sustento dinámico trazable, y el mandante lo devolvió completo.
Sin caracterización de la rigidez dinámica del suelo, el espectro de diseño de fundaciones y depósitos queda sin base. Elegir bien el ensayo separa un dossier que aprueba a la primera de uno con retrabajos.
Este artículo recorre los ensayos de laboratorio de rigidez dinámica del suelo disponibles hoy. Verás qué mide cada uno, cuándo combinarlos y cómo reconocer un resultado confiable.
¿Qué es la rigidez dinámica del suelo y por qué un mandante minero la exige en la documentación técnica?
La rigidez dinámica describe cómo responde el suelo a cargas rápidas y cíclicas. Hablamos de sismos, tráfico y maquinaria vibratoria. Se expresa mediante el módulo de corte G.
Su valor de referencia es Gmax, el módulo a muy pequeñas deformaciones (menores a 0,001%). Se deriva de la velocidad de onda de corte Vs con la fórmula G = ρ·Vs².
Cuando la deformación crece, G se degrada y el amortiguamiento aumenta. Esas curvas G/Gmax y amortiguamiento versus deformación son el insumo directo del análisis sísmico.
Un mandante lo exige por tres razones concretas:
- Alimenta el estudio de respuesta sísmica del sitio.
- Define el espectro de diseño de fundaciones, pilas y depósitos.
- Respalda el cumplimiento frente a la normativa sísmica vigente.
Sin caracterización dinámica trazable, el diseño estructural queda sin sustento. El dossier no aprueba revisión. La norma ASTM D8295 regula la obtención de Vs y Gmax en laboratorio.
La rigidez dinámica no es un dato aislado: es el punto de partida que conecta la geotecnia con el diseño estructural sismorresistente.
¿Qué ensayos de laboratorio existen para caracterizar la rigidez dinámica de un suelo?
Hay tres familias habituales en laboratorio, más la columna resonante para el rango intermedio. Cada ensayo cubre una ventana distinta de deformación. Por eso se combinan.
- Bender element: mide Vs sobre una probeta y obtiene Gmax, el módulo a muy pequeñas deformaciones. Se rige por ASTM D8295.
- Triaxial cíclico: aplica cargas repetidas y entrega módulo, amortiguamiento y comportamiento ante licuación en deformaciones medias a altas. Se rige por ASTM D3999.
- Corte directo: ensayo estático (ASTM D3080) que aporta cohesión y ángulo de fricción, no rigidez dinámica, pero es un complemento frecuente.
- Columna resonante: cubre el rango intermedio de deformaciones entre el bender element y el triaxial.
Ningún ensayo cubre por sí solo todo el rango de deformación. La combinación entrega el panorama completo del comportamiento del suelo bajo carga. Revisa la norma ASTM D3999 para el detalle del triaxial cíclico.

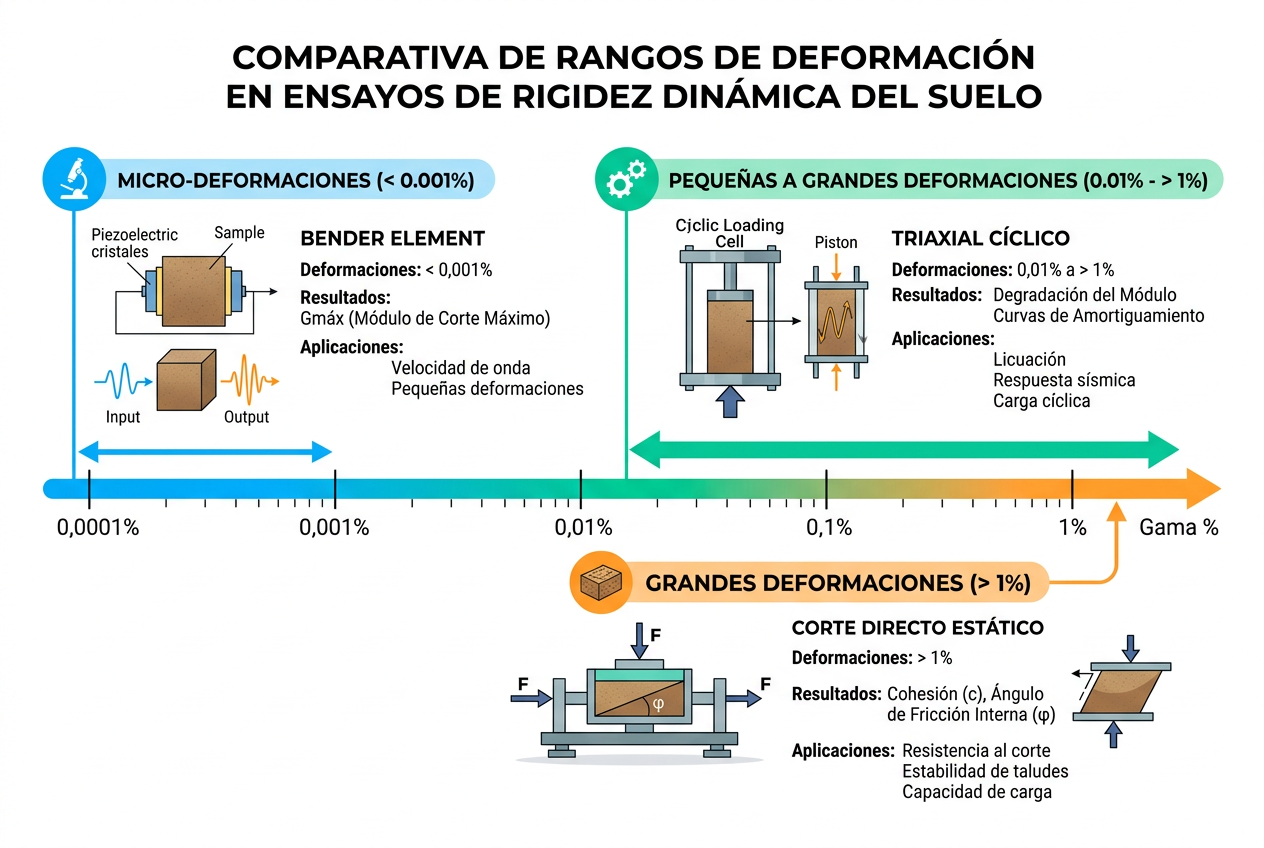

Bender element vs triaxial vs corte directo: qué mide cada uno sobre la rigidez del suelo
Estos ensayos no compiten. Se complementan. Cada uno responde una pregunta diferente sobre el suelo.

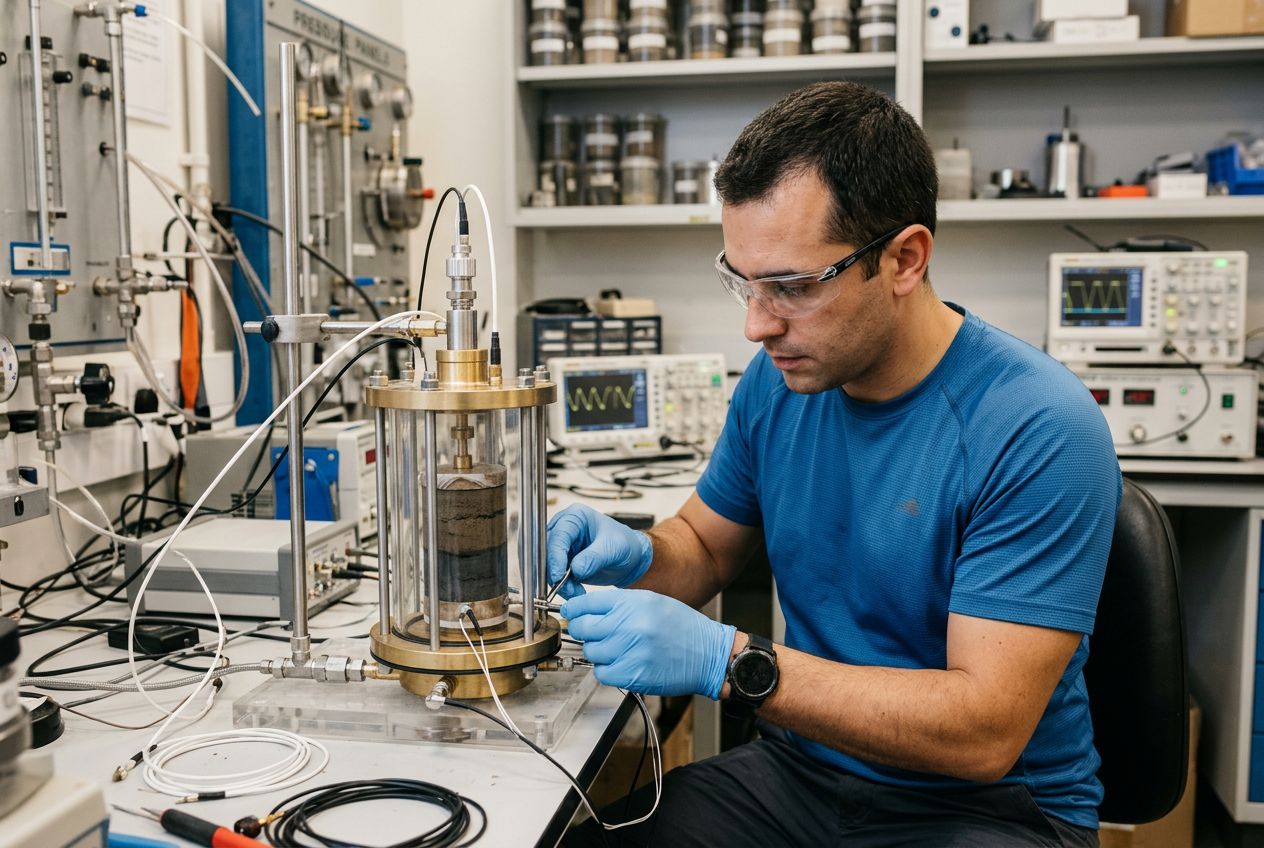

Bender element: el techo de rigidez
Opera a deformaciones muy pequeñas, del orden de 0,001% o menos. Mide el tiempo de viaje de una onda de corte, calcula Vs y de ahí Gmax.
Es no destructivo y suele montarse dentro de una celda triaxial o edométrica. Entrega el punto de partida: el techo de rigidez del suelo.
Triaxial cíclico: cómo cae la rigidez
Trabaja a deformaciones medias-altas, entre 0,01% y más de 1%. Impone ciclos de carga controlados. Entrega el módulo secante, su degradación y el amortiguamiento histerético.
También evalúa el potencial de licuación. Describe cómo cae la rigidez bajo demanda sísmica real, no solo el valor máximo.
Corte directo: la resistencia al corte
Es un ensayo estático. Entrega cohesión y ángulo de fricción a través de la envolvente de falla. Impone un plano de falla forzado.
Su limitación es clara: no mide módulo ni amortiguamiento, ni reproduce ciclos o degradación. Aporta resistencia, no rigidez dinámica.
Cuándo combinarlos
Una campaña típica usa los tres de forma coordinada:
- Bender element para anclar Gmax de referencia.
- Triaxial cíclico para las curvas de degradación y amortiguamiento.
- Corte directo para la resistencia que alimenta estabilidad de taludes y depósitos.
Un dato de aplicabilidad importa: en suelos finos y arenas limpias los tres aplican bien. En gravas gruesas, el tamaño de partícula limita la probeta y condiciona el montaje.
Si el foco del proyecto es sísmico, el corte directo es soporte, no protagonista. La combinación se define según el objetivo real.
¿Qué ensayos geotécnicos se necesitan para un estudio de respuesta sísmica de suelos?
Los ensayos de laboratorio ocupan un lugar preciso en el flujo geotécnico. Entran después de la exploración de terreno y antes del modelo de respuesta.
La exploración incluye sondajes, muestreo inalterado y geofísica in situ tipo MASW o downhole. Esa etapa entrega el perfil de Vs a gran escala.
El laboratorio calibra y complementa ese perfil sobre muestras controladas:
- El bender element ancla el Gmax de referencia.
- El triaxial cíclico define cómo degrada la rigidez y crece el amortiguamiento con la deformación.
Las curvas G/Gmax(γ) y D(γ) son los parámetros de entrada del análisis. Ese análisis unidimensional o bidimensional produce el espectro de diseño usado por el estructural. Para esto se recurre a los ensayos de laboratorio de rigidez dinámica del suelo ejecutados con trazabilidad.
En resumen, el laboratorio genera los parámetros constitutivos que el modelo necesita. Con ellos, el movimiento sísmico se propaga desde la roca hasta la superficie.

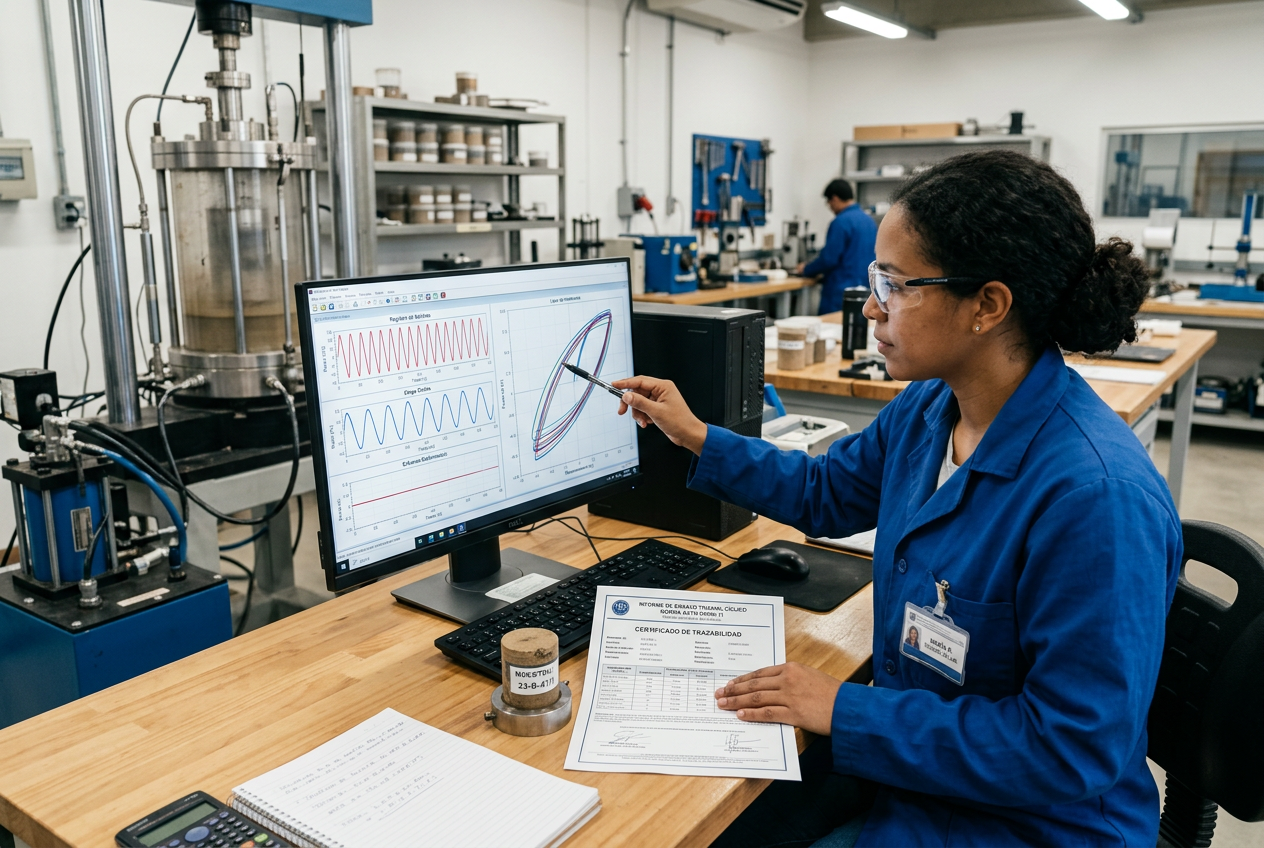

Cómo distinguir un ensayo de rigidez dinámica certificado de uno que solo entrega números
No todo informe con un valor de Gmax sirve para un dossier. Estas señales indican un ensayo confiable:
- Certificado que identifica la norma exacta aplicada (ASTM D8295 para bender element, ASTM D3999 para triaxial cíclico).
- Descripción del procedimiento seguido.
- Condiciones de la probeta: tensión de confinamiento, saturación y densidad.
- Registros crudos como señales de onda y lazos de histéresis, no solo un valor final.
- Laboratorio con acreditación y equipos con calibración trazable.
- Identificación clara de operador y fecha.
Bandera roja: un informe que entrega solo un número de Gmax sin el tiempo de arribo, la frecuencia usada ni la trazabilidad de la muestra.
El cliente debería exigir siempre: norma citada, cadena de custodia, calibración vigente, memoria de cálculo y datos crudos anexos. Eso sostiene el estado de pago frente a la revisión del mandante.
Como criterio general del rubro, un dossier robusto parte de la especificación del mandante y la norma exigida. Luego define una matriz de ensayos que cubra todo el rango de deformación relevante, con trazabilidad y calibración documentadas.
Un número sin respaldo no aprueba auditoría. Los datos crudos y la norma citada son lo que convierte un resultado en evidencia técnica.
Conclusión: diseña la campaña según el objetivo y la norma
La caracterización dinámica del suelo no es un trámite. Es la base que sostiene el diseño sísmico de fundaciones y depósitos.
Recuerda tres puntos clave:
- El bender element entrega Gmax, el triaxial cíclico describe la degradación y el corte directo aporta resistencia. Se complementan.
- El laboratorio calibra el perfil de Vs de campo y genera las curvas de entrada del modelo de respuesta sísmica.
- Un ensayo confiable cita la norma, muestra datos crudos y garantiza trazabilidad.
La combinación correcta depende del objetivo: foco sísmico versus estabilidad, y la norma que exige el mandante. Contacta al equipo geotécnico de ingemars para diseñar la campaña de caracterización dinámica que respalde tu dossier de calidad.
