El Ensayo de Bender Element es una técnica de laboratorio para mecánica de suelos que mide la velocidad de onda de corte (Vs) y el módulo de corte máximo (Gmax o G0) de una probeta a muy pequeñas deformaciones. Utiliza transductores piezocerámicos —los bender elements— que generan una onda de corte en un extremo del espécimen y la reciben en el extremo opuesto: a partir del tiempo de viaje de la onda sobre una distancia conocida se obtiene Vs, y con la densidad del suelo se calcula Gmax = ρ·Vs², el parámetro de rigidez que gobierna la respuesta dinámica del terreno ante sismos, vibraciones de maquinaria y cargas cíclicas. Al ser un ensayo no destructivo, puede ejecutarse en cualquier momento y cuantas veces sea necesario durante un ensayo triaxial o de consolidación, caracterizando la rigidez del suelo bajo el estado de esfuerzos real de cada proyecto. Para ingenieros geotécnicos, proyectistas estructurales y especialistas en geotecnia sísmica, esto significa contar con datos confiables de rigidez a baja deformación para análisis de respuesta de sitio, interacción suelo-estructura y diseño de fundaciones dinámicas.

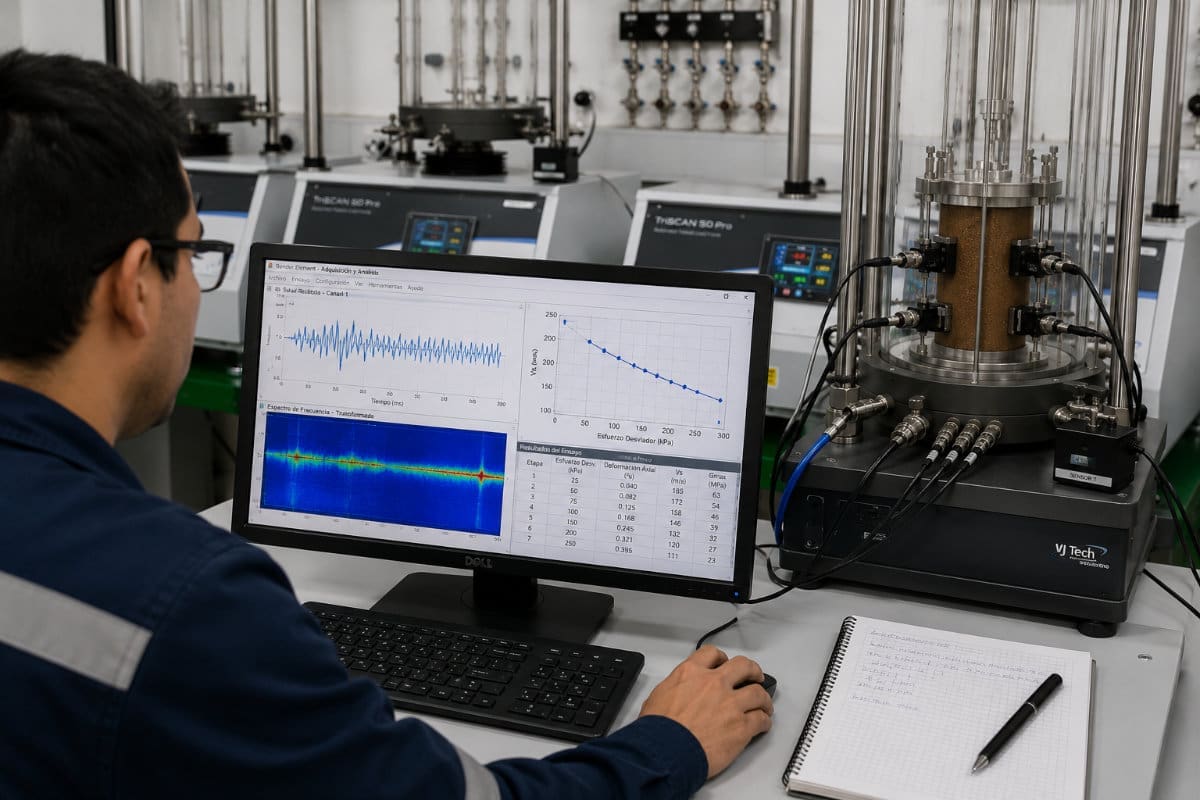

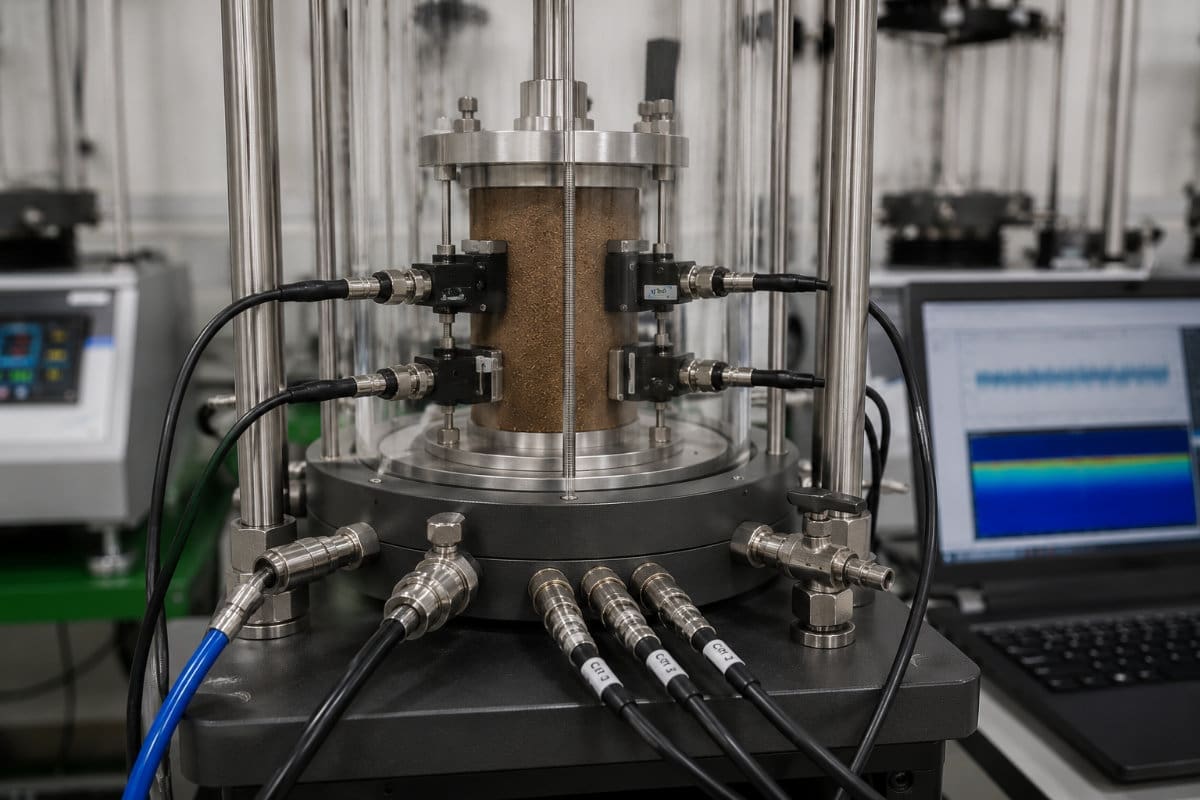

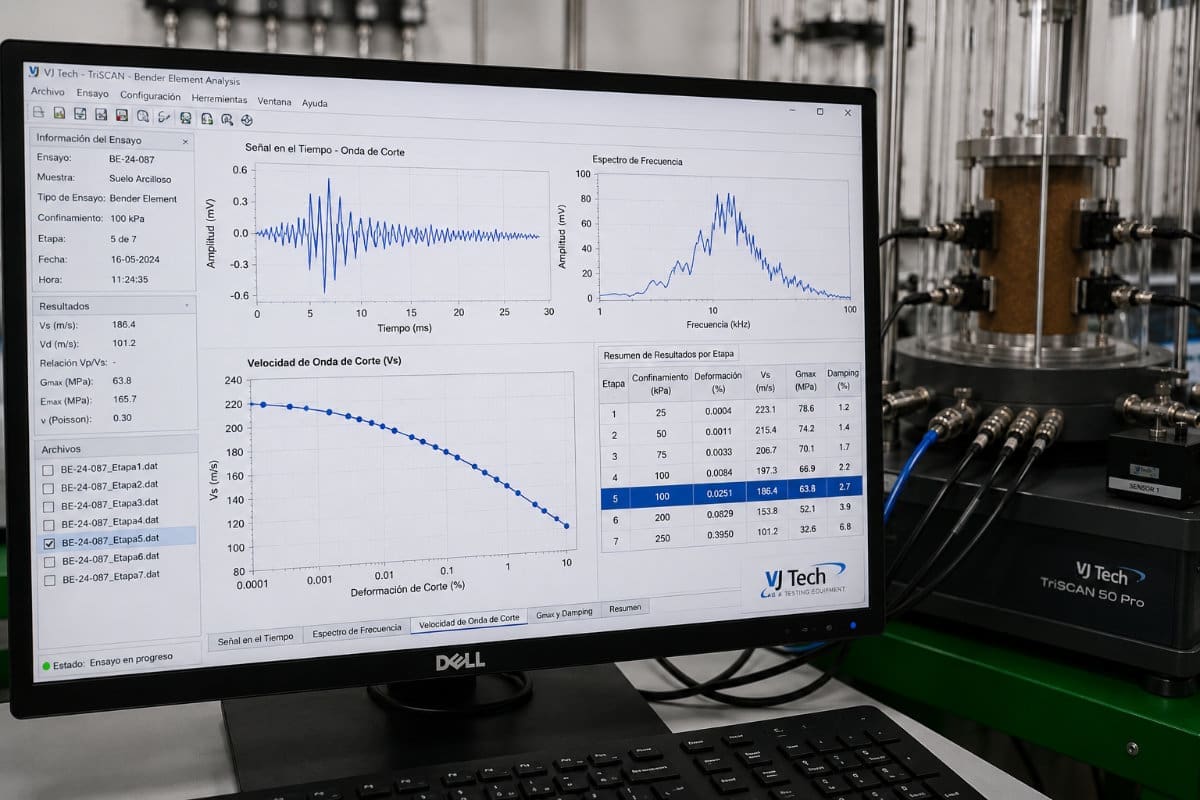

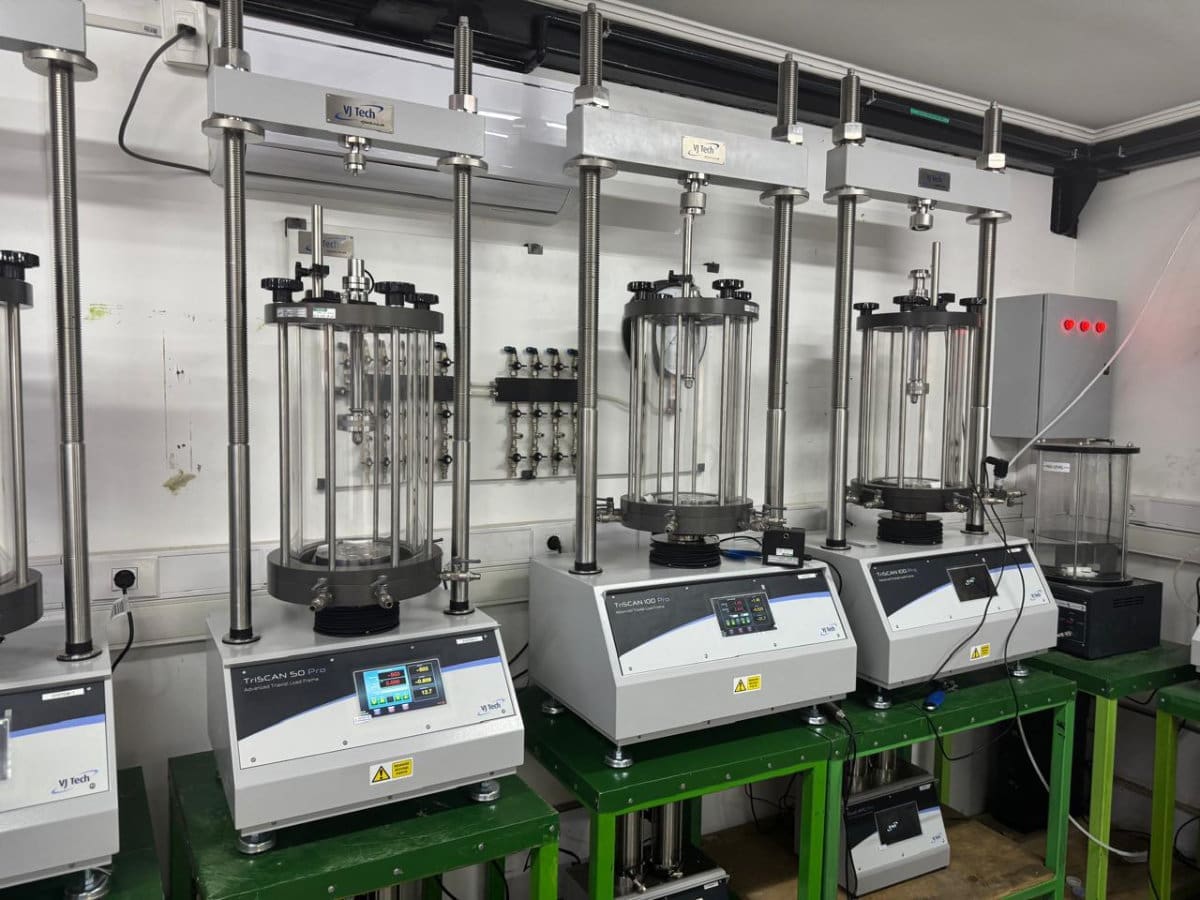

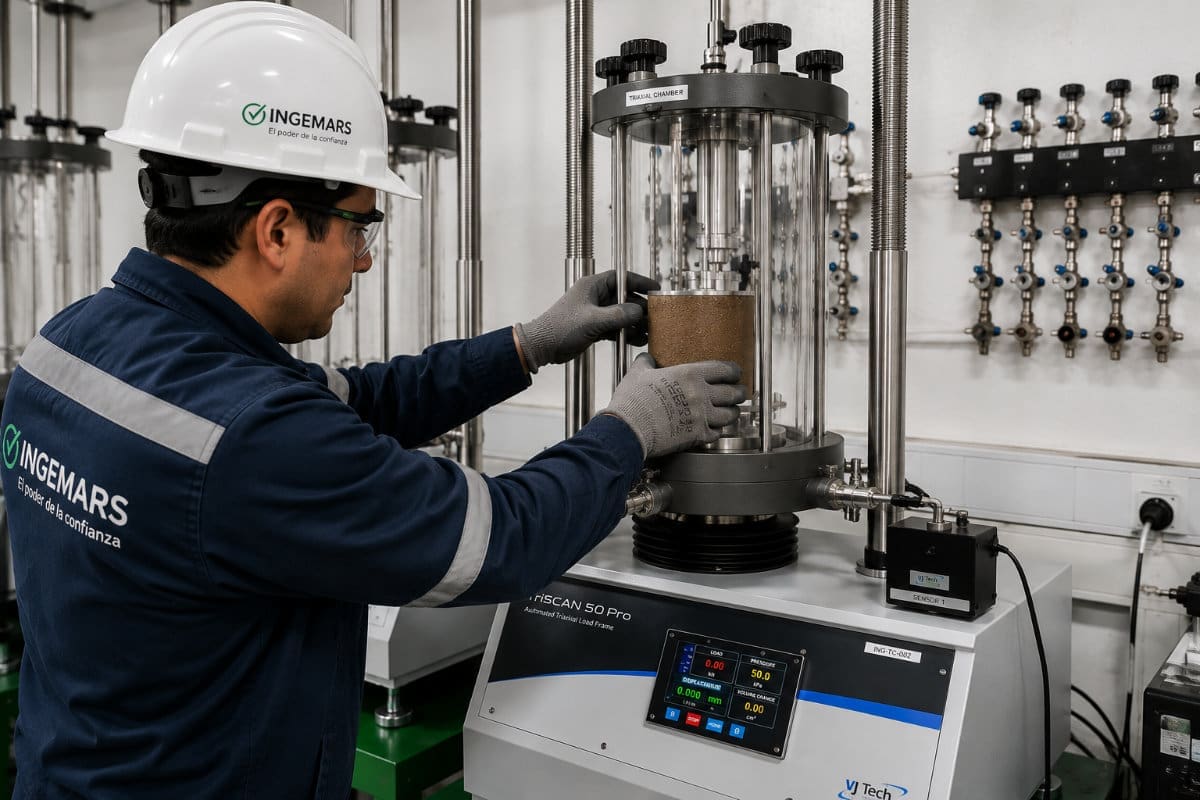

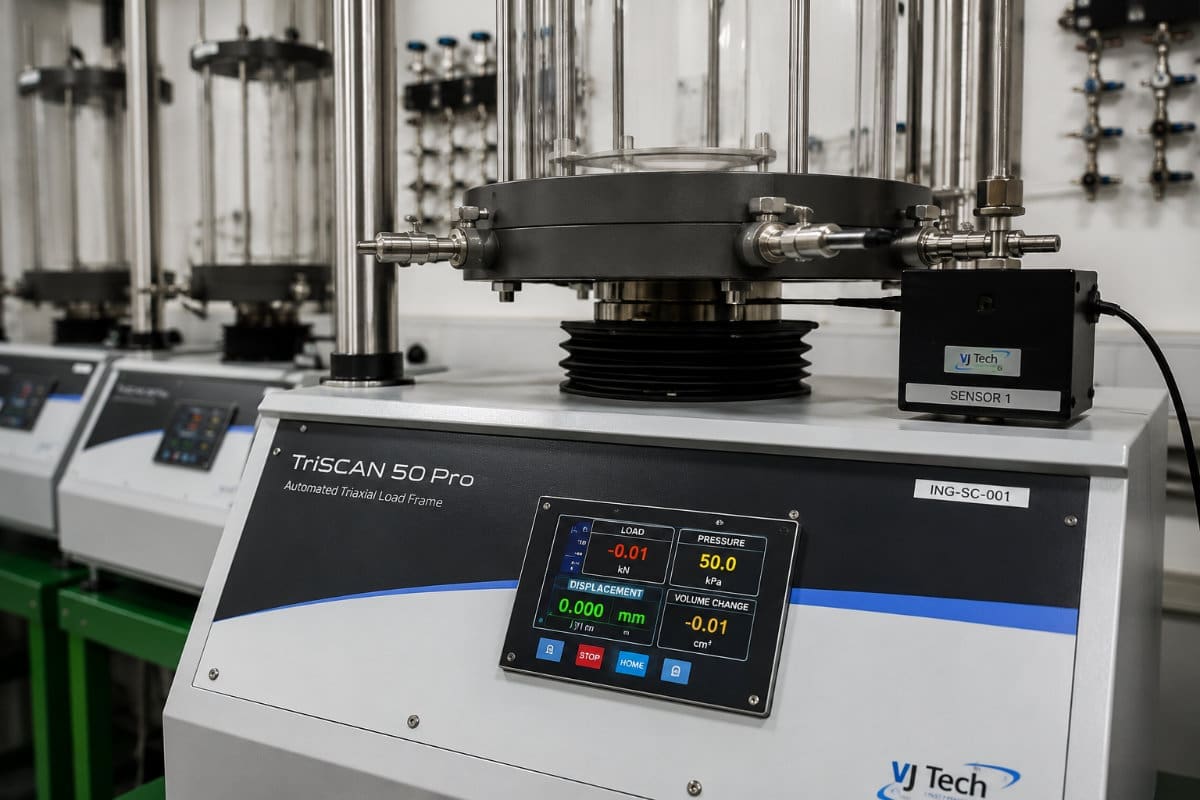

El ensayo monta un par de bender elements piezocerámicos —uno transmisor y uno receptor— habitualmente en el cabezal y el pedestal de una celda triaxial, en contacto directo con los extremos de la probeta. El transmisor recibe un pulso eléctrico y flexiona, propagando una onda de corte que atraviesa el suelo; al llegar al receptor, este se flexiona y genera una señal eléctrica. Midiendo el tiempo de viaje de la onda sobre la distancia entre puntas se obtiene la velocidad de onda de corte (Vs), y de esta el módulo de corte máximo del suelo (Gmax), que es el resultado de interés primario del ensayo.
El Ensayo de Bender Element y la Columna Resonante (ASTM D4015) son los dos ensayos de laboratorio más usados para caracterizar la rigidez del suelo a baja deformación. Son enfoques complementarios con ventajas propias; la siguiente tabla ayuda a evaluar cuál se adapta mejor a su proyecto:
| Característica | Ensayo de Bender Element (ASTM D8295) | Columna Resonante (ASTM D4015) |
|---|---|---|
| Parámetro principal | Vs y Gmax directos a partir del tiempo de viaje de la onda de corte | Gmax a partir de la frecuencia de resonancia de la probeta |
| Amortiguamiento y curva G–γ | Entrega Gmax; no mide razón de amortiguamiento ni la curva de degradación | Entrega Gmax, la curva módulo–deformación y la razón de amortiguamiento (damping) |
| Rango de deformación | Muy pequeña (rango lineal-elástico, por debajo de ~10⁻³ %) | Desde muy pequeña hasta aproximadamente 10⁻² % (0,01 %) y algo más |
| Carácter destructivo | No destructivo: se puede medir cuantas veces se requiera durante el ensayo | Ensayo dinámico dedicado sobre el espécimen montado en el aparato |
| Integración con el ensayo | Se incorpora en celdas triaxiales, edométricas o de corte simple: Gmax bajo el estado de esfuerzos real, en la misma probeta | Requiere el equipo de columna resonante específico para la medición |
| Instrumentación y costo | Instrumentación más simple y económica, montable en celdas de laboratorio existentes | Equipo especializado de mayor complejidad y costo de operación |
