El Ensayo de Permeabilidad de Pared Flexible es una técnica de laboratorio para mecánica de suelos que mide la conductividad hidráulica (k), también llamada coeficiente de permeabilidad, de suelos saturados de baja permeabilidad. La probeta cilíndrica se confina dentro de una membrana flexible —como en una celda triaxial— y se aplica una presión de confinamiento alrededor de ella; esto sella el perímetro del espécimen y elimina la fuga lateral (flujo preferencial por la pared) que distorsiona el resultado en suelos finos. La probeta se satura por contrapresión y luego se hace circular agua bajo un gradiente hidráulico controlado, calculando k mediante la ley de Darcy a partir del caudal medido. Por su capacidad de medir permeabilidades muy bajas en condiciones de esfuerzo representativas del terreno, es el ensayo de referencia para verificar revestimientos (liners), núcleos de presas y barreras de contención en proyectos de minería e ingeniería ambiental.

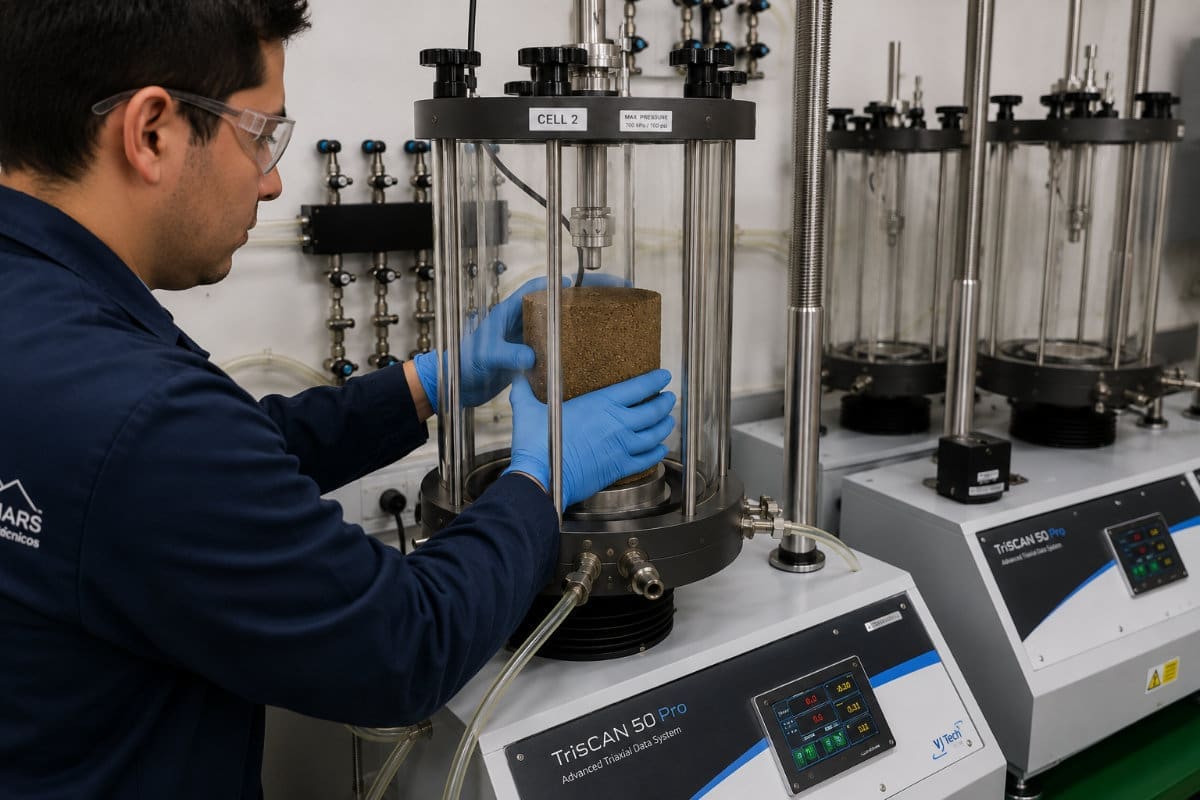

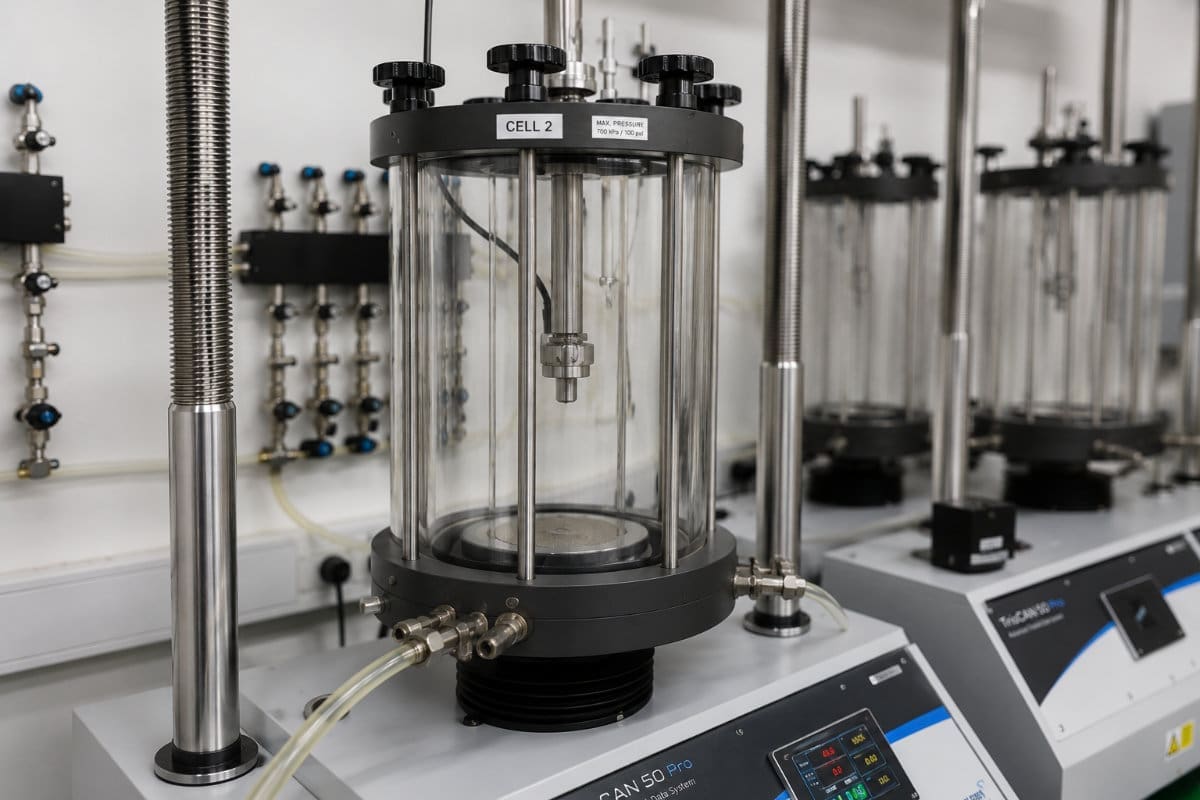

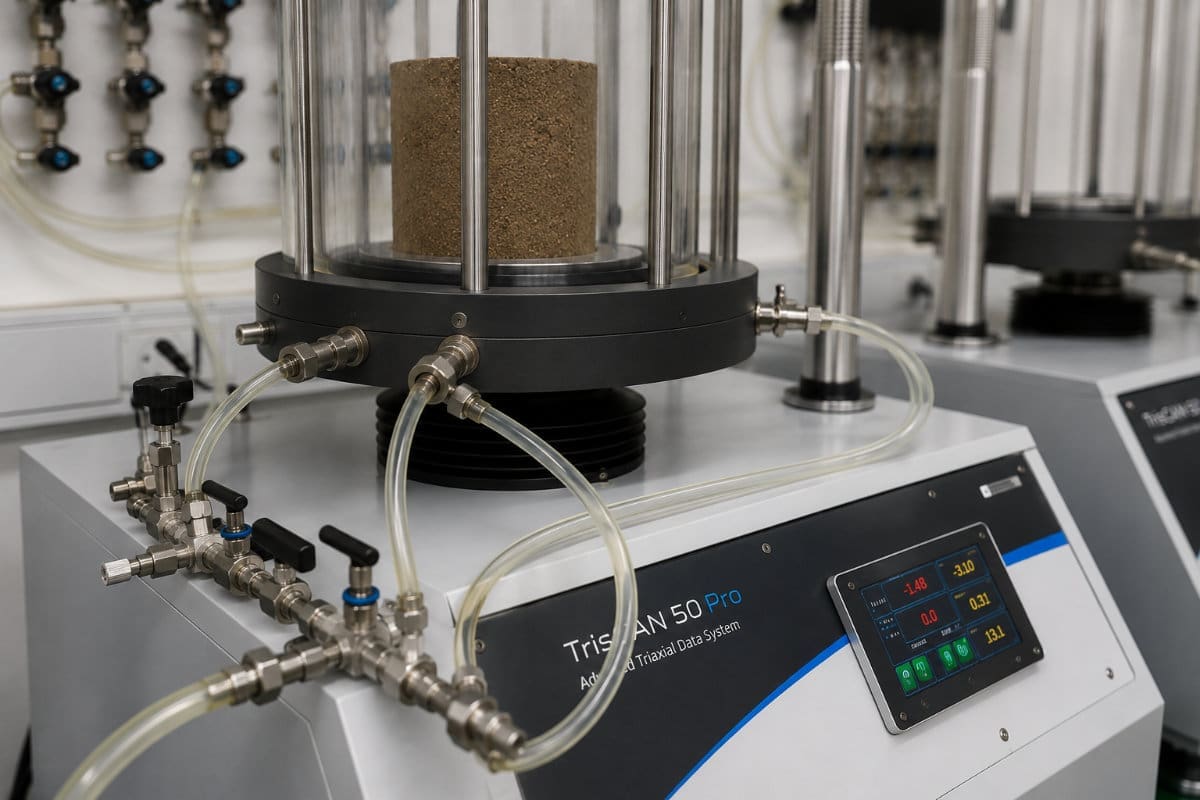

La probeta de suelo se monta dentro de una membrana de látex sellada con O-rings sobre el cabezal y el pedestal, y se aloja en una celda donde se aplica una presión de confinamiento. Se satura por contrapresión (back-pressure) para expulsar el aire y asegurar un alto grado de saturación. A continuación se impone un gradiente hidráulico y se mide el caudal de agua que atraviesa el espécimen en régimen permanente; la conductividad hidráulica se obtiene aplicando la ley de Darcy. La norma contempla seis sistemas hidráulicos alternativos —de carga constante, carga variable (falling head) y caudal constante— que se eligen según el rango de permeabilidad del suelo.
El permeámetro de pared flexible y el de pared rígida (carga constante) miden la permeabilidad del suelo, pero están pensados para rangos y tipos de suelo distintos. Son enfoques complementarios; la siguiente tabla ayuda a evaluar cuál se adapta mejor a su proyecto:
| Característica | Pared Flexible (ASTM D5084) | Pared Rígida / Carga Constante (ASTM D2434) |
|---|---|---|
| Tipo de suelo y rango de k | Suelos finos de baja permeabilidad (arcillas, limos, suelos compactados, liners), k < ~1×10⁻⁶ m/s | Suelos granulares de alta permeabilidad (arenas, gravas) |
| Fuga lateral (sidewall leakage) | Eliminada: la membrana y la presión de confinamiento sellan el perímetro de la probeta | Riesgo de flujo preferencial por la pared, que sobrestima k en suelos finos |
| Saturación | Saturación por contrapresión (back-pressure), asegura alto grado de saturación | Sin control de contrapresión; saturación menos confiable |
| Estado de esfuerzos | Controla el esfuerzo efectivo, reproduciendo el confinamiento del terreno | Sin control del esfuerzo de confinamiento |
| Métodos de gradiente | Carga constante, carga variable y caudal constante, según el rango de k | Principalmente carga constante |
| Complejidad y costo | Más complejo, lento y costoso, pero necesario para baja permeabilidad | Simple, rápido y económico para suelos de alta permeabilidad |
El control de la permeabilidad es decisivo en la minería y en la ingeniería ambiental del país, donde la contención de fluidos define el desempeño y la aprobación de los proyectos:
El cliente no compra una medición de caudal; compra la verificación trazable de la permeabilidad bajo condiciones representativas del terreno:
«En las obras de contención, la permeabilidad no es un número más: es la diferencia entre un revestimiento que contiene y uno que filtra. El permeámetro de pared flexible nos permite medir conductividades muy bajas sellando la probeta para eliminar la fuga lateral y saturándola por contrapresión, bajo el esfuerzo efectivo real del terreno. Bien ejecutado y con el fluido permeante correcto, entrega el valor de k que respalda el diseño de liners, núcleos de presa y barreras ambientales.»
En Ingemars resolvemos tus dudas y te asesoramos para definir el ensayo o servicio que mejor se ajusta a tu proyecto. Cuéntanos qué necesitas y nuestro equipo técnico te orientará.
