Un mandante detiene el avance de obra. Una cañería de aleación ya instalada no tiene cómo demostrar que es el acero inoxidable 316 que exige el plano.
La duda puede paralizar una faena completa. ¿Cómo se resuelve sin cortar el material ni desmontar la línea? La respuesta es el ensayo de identificación positiva de materiales.
Este procedimiento verifica la composición química del metal y confirma su grado real. A continuación explicamos qué es, cómo funciona y cuándo lo necesitas.
¿Qué es un ensayo PMI y para qué sirve?
El PMI (Positive Material Identification, o identificación positiva de materiales) es un ensayo no destructivo. Verifica la composición química de un material metálico para confirmar que corresponde al grado de aleación especificado en el plano o la orden de compra.
Entender qué es un ensayo PMI ayuda a responder una pregunta crítica en terreno. ¿Este componente es realmente el acero inoxidable 316, la aleación de níquel o el acero al cromo-molibdeno que exige el proyecto?
Sirve para propósitos concretos en cualquier faena industrial:
- Evitar mezclas de material o material mix-up.
- Validar la recepción de cañerías, fittings, estructuras y soldaduras.
- Sustentar la trazabilidad del dossier de calidad.
Según fuentes técnicas del rubro, el PMI puede ser no destructivo con XRF o semi-destructivo con OES. Ambos confirman que el metal cumple el grado especificado.
¿Por qué el PMI es clave para prevenir fallas en minería y construcción?
En minería y construcción de la Zona Norte, una prueba PMI previene fallas graves. Detecta materiales incorrectos antes de que fallen por corrosión o resistencia insuficiente en servicio severo.
Piensa en líneas de proceso, estanques y estructuras críticas expuestas a fluidos agresivos. Un material equivocado significa riesgo de integridad, parada de planta o rechazo del estado de pago.
Un solo componente mal identificado en una línea de ácido puede comprometer toda la operación. El PMI lo detecta antes de que llegue al servicio.
¿Qué es la prueba PMI y en qué se diferencia del ensayo PMI?
No hay diferencia técnica: «ensayo PMI», «prueba PMI» y «test PMI» son sinónimos exactos. Todos nombran el mismo procedimiento de identificación positiva de materiales.
La sigla viene del inglés Positive Material Identification. En el rubro se usa PMI a secas. La variación es idiomática, no técnica: «test» es calco del inglés, «ensayo» es el término normalizado en documentación de calidad en español.
Lo que sí cambia y el cliente debe precisar en su orden de trabajo son tres parámetros clave:
- El método: XRF u OES.
- El alcance: 100% de componentes o por muestreo.
- La norma de referencia aplicable al proyecto.
Estos parámetros definen el costo, el plazo y la validez del certificado ante el mandante o la ITO. Para profundizar en las tecnologías, revisa esta comparación entre XRF, LIBS y OES.

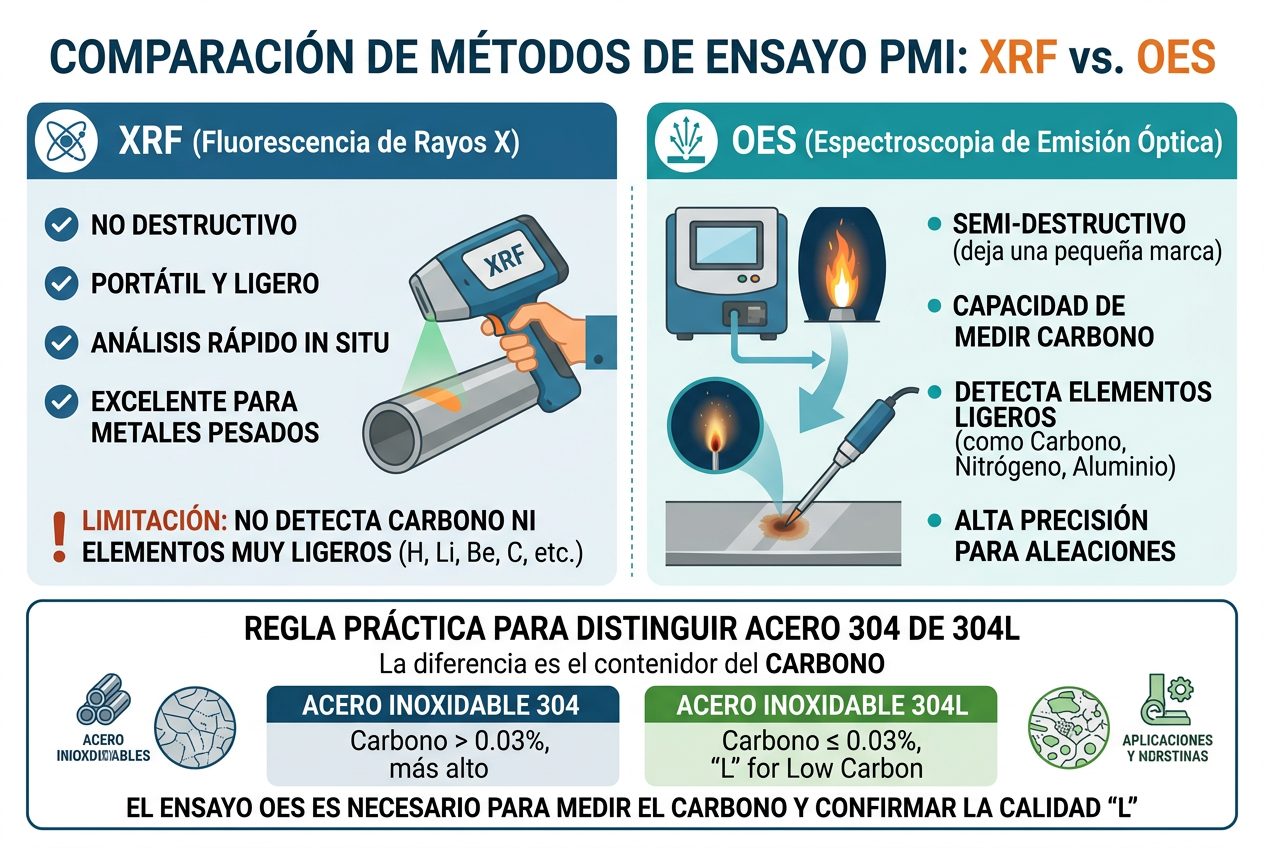

¿Cuáles son los métodos de un ensayo PMI: XRF y OES?
Existen dos métodos principales para ejecutar un ensayo de identificación positiva de materiales. Cada uno tiene ventajas y limitaciones según el material.
XRF: fluorescencia de rayos X
El XRF usa un tubo de rayos X que irradia la muestra. Es portátil, totalmente no destructivo y rápido, con resultados en segundos.
Es excelente para elementos pesados como cromo, níquel y molibdeno. Su limitación: no detecta elementos livianos, sobre todo el carbono.
OES: espectrometría de emisión óptica
El OES genera una chispa que excita la muestra y lee su espectro. Es semi-destructivo, requiere preparación superficial y deja una marca menor.
Su ventaja: sí mide carbono y otros elementos livianos. Según guías técnicas de PMI, para carbono y carbono equivalente debe usarse OES.
Regla práctica: usa XRF para clasificar aceros inoxidables por sus elementos de aleación. Usa OES cuando el grado se define por carbono, como distinguir un 304 de un 304L.
¿Por qué el PMI es un ensayo no destructivo y qué ventaja da en faena?
El PMI por XRF es no destructivo porque analiza la composición sin cortar, perforar ni extraer probetas. El material queda íntegro y en servicio.
Esa es su ventaja operativa clave. Puedes inspeccionar el 100% de los componentes instalados sin desmontarlos y sin generar reproceso ni desperdicio.

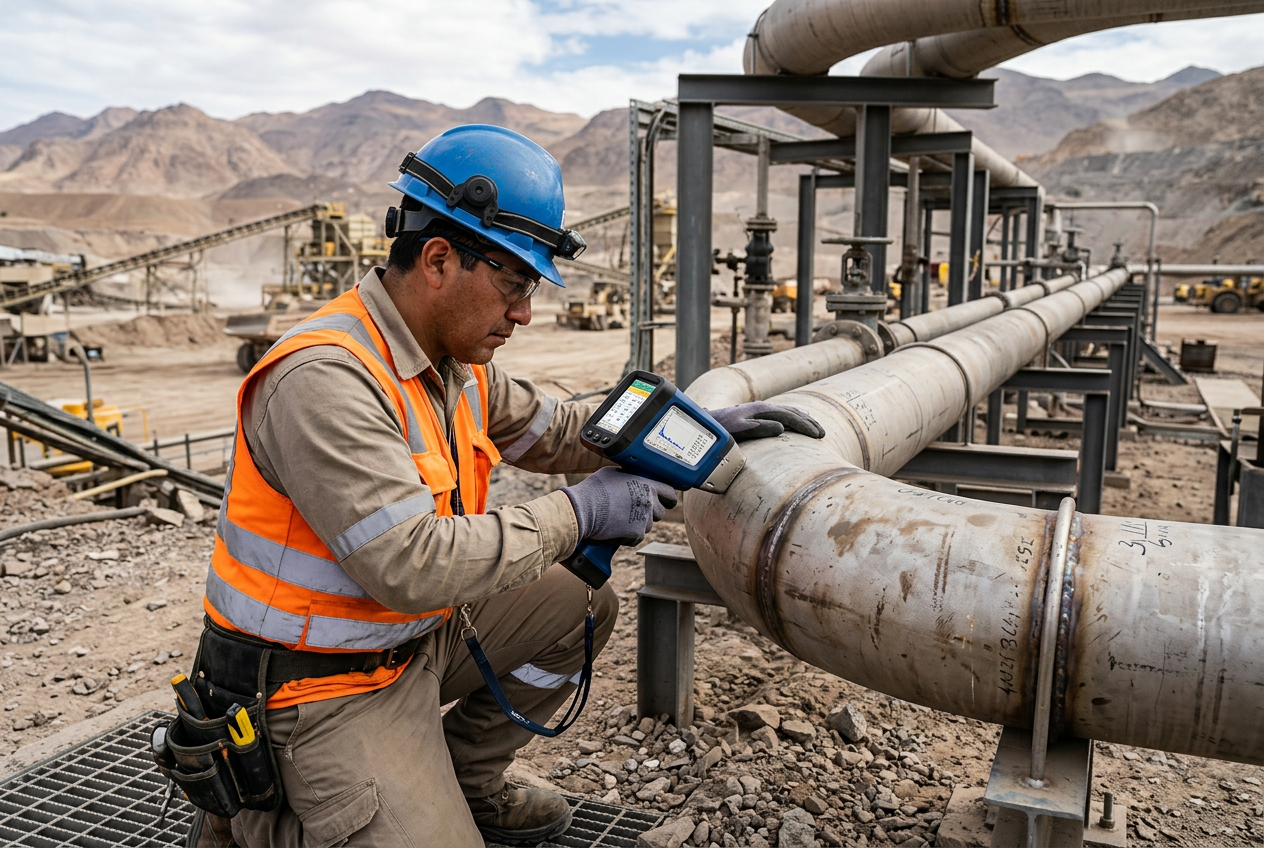

Con equipos portátiles, el test PMI se ejecuta en la propia faena con lectura en segundos. Decides aceptación o rechazo en el momento, reduciendo tiempos muertos.
El OES, en cambio, es semi-destructivo: exige preparación de superficie y deja una marca menor. Se reserva para cuando necesitas medir carbono. Combinar ambos métodos cubre todos los casos sin comprometer la continuidad de la obra.
¿En qué proyectos es indispensable solicitar un ensayo PMI?
La prueba PMI se vuelve indispensable cuando una falla de material implica riesgo de integridad, parada de planta o rechazo de un estado de pago. Los casos típicos son claros.
- Recepción y control de calidad de cañerías de aleación y sus fittings.
- Verificación de soldaduras y metal de aporte.
- Líneas de proceso con fluidos corrosivos.
- Estanques, spools y estructuras críticas.
En petróleo, gas y petroquímica, la práctica recomendada API 578 exige a los propietarios establecer un programa de verificación de materiales (MVP). Ese programa aplica PMI al 100% o por muestreo en circuitos de aleación críticos.
En minería de la Zona Norte, el mismo criterio aplica a plantas de procesamiento, lixiviación, ácido y líneas de alta exigencia. Ahí el mandante suele solicitar PMI como requisito documental para autorizar el avance de obra.
¿Qué información entrega un ensayo PMI y cómo se integra al dossier de calidad?
Un ensayo de identificación positiva de materiales entrega información precisa. Documenta la composición química elemental del material: porcentaje de cromo, níquel, molibdeno, manganeso y otros elementos.
Además identifica el grado de aleación al que corresponde y el criterio de conformidad respecto a la especificación del proyecto. El certificado registra datos que garantizan la trazabilidad:
- Identificación de cada componente ensayado.
- Método usado (XRF u OES).
- Equipo empleado y su calibración.
- Operador y trazabilidad de la medición.
Ese registro se integra al dossier de calidad como evidencia objetiva. Acompaña a los certificados de material (mill certificates) y demás protocolos del proyecto.
En programas tipo API 578, los resultados se cargan asignando códigos de conformidad y alertas de criticidad por componente. Sirven de respaldo ante auditorías de control metalúrgico de la ITO o del mandante.
Las normas de referencia clave del rubro son ASTM E1476, API 578 y códigos de fabricación como ASME B31.3 y ASME Sección VIII. Todas exigen control de materiales con documentación trazable.
¿Qué errores comunes invalidan un certificado PMI ante una auditoría?
Existen errores técnicos frecuentes en el mercado que un cliente debe vigilar. Como criterio general del rubro, estos son los más habituales:
- Usar XRF para validar grados definidos por carbono, como aceptar un 304 en lugar de un 304L.
- Trabajar con equipos sin calibración vigente ni patrones certificados.
- No preparar la superficie: óxido, pintura o recubrimiento falsean la lectura.
- Confundir un análisis cualitativo con uno cuantitativo trazable.
- Entregar un certificado sin identificación del componente, método, operador ni norma.
Un certificado incompleto no resiste una auditoría. Para evitar estos problemas, exige procedimiento escrito, equipo calibrado, personal calificado e informe con trazabilidad completa.
Un buen test PMI no se mide solo por el número que arroja el equipo, sino por la trazabilidad documental que respalda ese número ante el mandante.
Conclusión: define tu ensayo PMI antes de que detenga la faena
El PMI es tu mejor herramienta para confirmar que cada material cumple el grado especificado. Recuerda tres puntos clave:
- El ensayo verifica la composición química sin destruir el componente (XRF) o midiendo carbono cuando se requiere (OES).
- Se vuelve indispensable en líneas críticas, soldaduras y estructuras donde una falla detiene la planta.
- Su valor real está en el certificado con trazabilidad completa que aprueba auditorías a la primera.
Contacta a Ingemars para definir el alcance, el método (XRF u OES) y la norma de referencia de tu ensayo PMI. Integrarlo a la Carta Gantt del proyecto evita que la faena se detenga por falta de documentación.
Preguntas Frecuentes
¿Cuándo debo usar XRF y cuándo OES en un ensayo PMI?
Usa XRF para clasificar aceros inoxidables por sus elementos de aleación como cromo, níquel y molibdeno, ya que es portátil y no destructivo. Usa OES cuando el grado se define por carbono, por ejemplo para distinguir un acero 304 de un 304L, porque el XRF no detecta elementos livianos como el carbono.
¿El ensayo PMI daña el material que se inspecciona?
Depende del método. El XRF es totalmente no destructivo y no deja marca, entregando resultados en segundos. El OES es semi-destructivo: requiere preparación superficial y deja una marca menor, aunque permite medir carbono y otros elementos livianos que el XRF no detecta.
¿Qué parámetros debo definir en la orden de trabajo de una prueba PMI?
Debes precisar tres parámetros clave: el método (XRF u OES), el alcance (100% de los componentes o por muestreo) y la norma de referencia aplicable al proyecto. Estos definen el costo, el plazo y la validez del certificado ante el mandante o la ITO.
¿Ensayo PMI, prueba PMI y test PMI son lo mismo?
Sí, son sinónimos exactos que nombran el mismo procedimiento de identificación positiva de materiales. La sigla viene del inglés Positive Material Identification. La variación es idiomática, no técnica: «test» es calco del inglés y «ensayo» es el término normalizado en la documentación de calidad en español.
¿Qué riesgos previene un ensayo PMI en faenas de minería y construcción?
El ensayo PMI previene fallas graves al detectar materiales incorrectos antes de que fallen por corrosión o resistencia insuficiente en servicio severo. Un solo componente mal identificado en una línea de ácido puede comprometer toda la operación, causando riesgo de integridad, parada de planta o rechazo del estado de pago.
