Bender element vs MASW down-hole: cuándo medir Vs en laboratorio y cuándo en terreno
Imagina un mismo sitio geotécnico medido con tres métodos distintos. Cada uno entrega un valor de velocidad de onda de corte (Vs) diferente. ¿Cuál usas para clasificar sísmicamente el terreno y cuál para el modelo de deformación?
Ese es el dilema que enfrenta un ingeniero antes de definir la campaña. La medición de velocidad de onda de corte se puede hacer en laboratorio o en terreno. Y elegir mal cuesta reprocesos, rechazos y plazos perdidos.
Este artículo compara bender element vs MASW down-hole con criterios técnicos claros. Verás qué mide cada método, cuándo conviene cada uno y qué exige la normativa chilena.
¿Qué mide exactamente el bender element en laboratorio frente a lo que miden MASW y down-hole en terreno?
Los tres métodos entregan Vs, pero a escalas y con propósitos distintos. Entender esa diferencia evita comparar peras con manzanas.

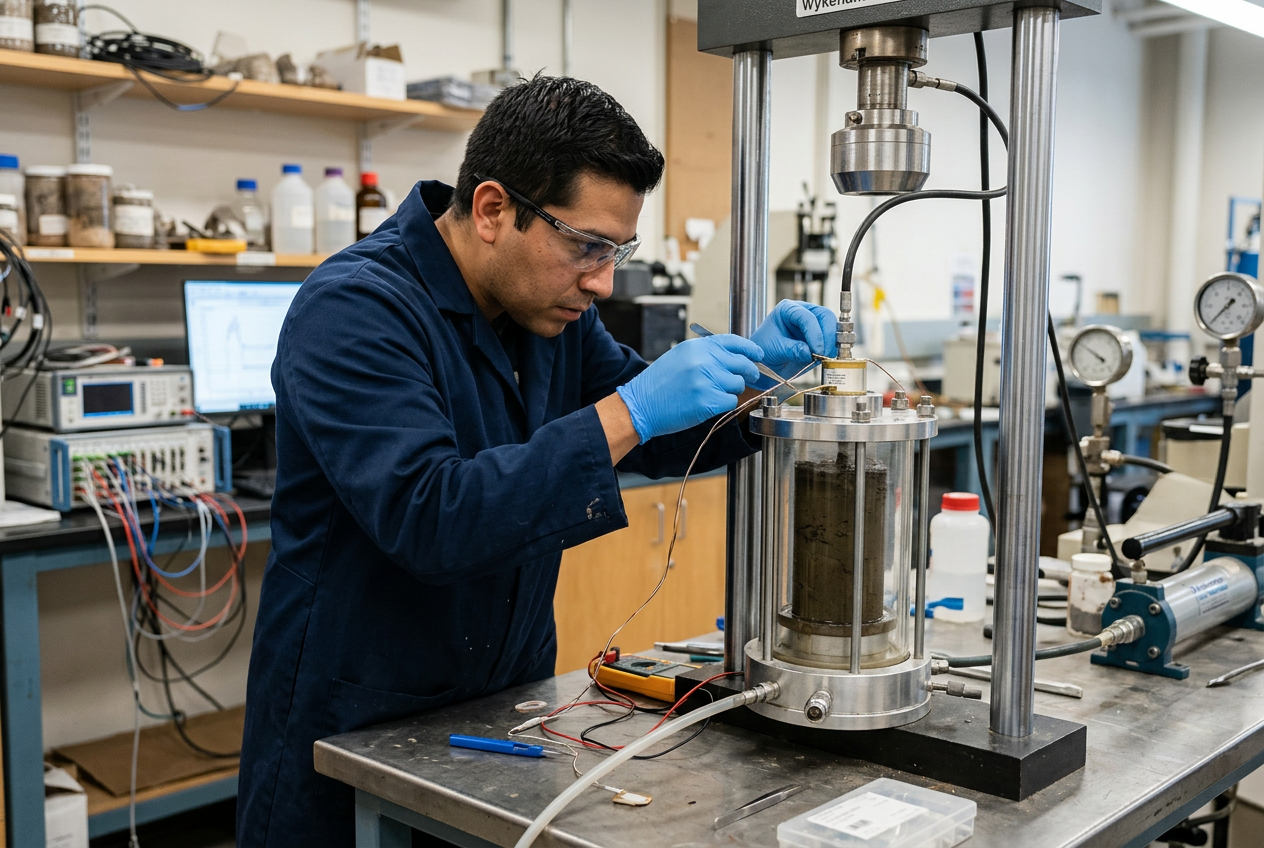

El bender element mide la velocidad de onda de corte atravesando una probeta dentro de una celda triaxial o edométrica. Trabaja a deformaciones muy pequeñas para obtener el módulo de corte máximo (Gmax). Es una medición puntual sobre una muestra, normada por ASTM D8295.

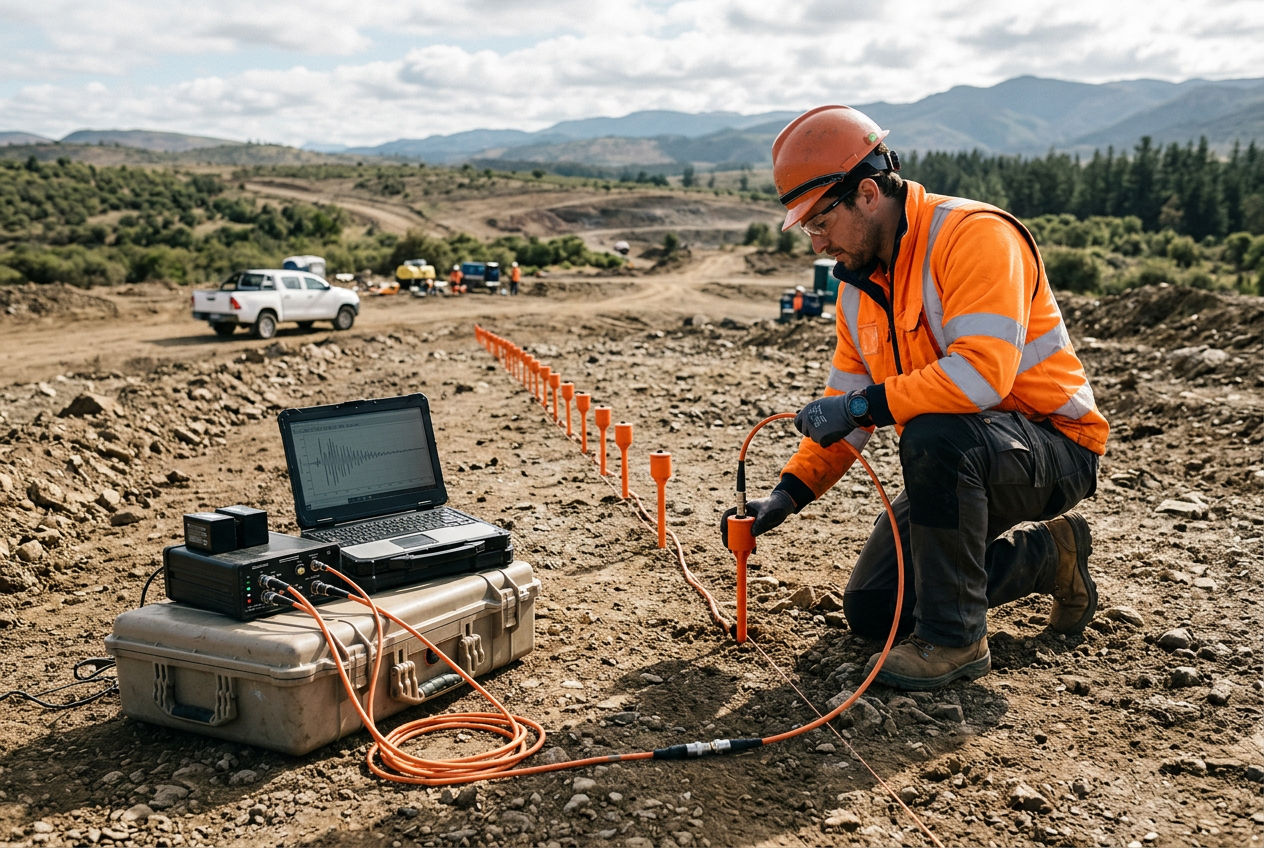

El MASW deriva un perfil de Vs invirtiendo la dispersión de ondas superficiales Rayleigh. Un arreglo de geófonos capta esas ondas en superficie. Puedes revisar el fundamento en esta guía técnica de MASW.
El down-hole mide velocidades de intervalo de ondas P y S en un sondaje. La energía se genera en superficie y viaja a sensores dentro del pozo, según ASTM D7400.
Un cliente termina comparando los tres porque todos reportan Vs. La clave es que lo hacen a escalas diferentes: elemento de suelo versus perfil completo del sitio.
Medición puntual sobre muestra vs perfil real in situ: la diferencia clave
El laboratorio entrega la rigidez de un elemento de suelo bajo un estado tensional controlado. Es el Gmax de un estrato específico, medido con precisión.
El terreno entrega el perfil real in situ. Eso es lo que exige el DS61 asociado a NCh433 para clasificar sísmicamente el sitio mediante el Vs30.
Dicho simple: el bender element caracteriza cómo se comporta el suelo en un punto. La geofísica in situ describe el terreno completo a lo largo de la profundidad.
¿Qué factores decidir para elegir entre Vs en laboratorio (bender element) y Vs en terreno (geofísica in situ)?
La elección del método de medición de Vs responde a criterios técnicos concretos. Estos son los que debes evaluar antes de contratar la campaña.
- Objetivo del dato: ¿necesitas rigidez de un elemento bajo tensión controlada o el perfil Vs del sitio?
- Escala y representatividad: muestra puntual versus perfil continuo en profundidad.
- Profundidad de investigación requerida por el proyecto.
- Disponibilidad de muestras inalteradas de buena calidad.
- Exigencia normativa: el DS61 pide Vs30 medido in situ.
El costo, el plazo y la logística de faena también pesan. Estos son criterios generales del rubro que se definen caso a caso, no reglas universales.
La conclusión técnica de fondo suele ser una: complementa ambos enfoques. No elijas uno excluyendo al otro cuando el proyecto exige rigor.
3 malentendidos frecuentes al elegir entre bender element, MASW y down-hole
Aclarar estos puntos con el cliente es parte del trabajo previo. Son errores que aparecen una y otra vez.
- Creer que el Vs de laboratorio reemplaza al perfil de terreno. No lo hace: el DS61 exige medir el perfil Vs in situ para clasificar el sitio.
- Asumir que MASW y down-hole son intercambiables. El MASW suaviza contactos con un modelo gradacional; el down-hole mide velocidades de intervalo con mejor definición.
- Sobrestimar el Vs de laboratorio. Corresponde a Gmax a deformaciones muy pequeñas y a un estado tensional impuesto en la celda. Además, es muy sensible a la calidad de la muestra.
Puedes profundizar en el fundamento del ensayo con esta introducción al bender element.
Escala y representatividad: ¿cómo se relaciona el Vs de una probeta con el Vs de un perfil completo?
La escala lo cambia todo. El bender element y la geofísica no miden la misma porción de suelo.
El bender element mide Vs a escala de probeta, del orden de centímetros. Trabaja a deformaciones de corte usualmente menores a 10⁻³ %, donde se obtiene Gmax.
El down-hole integra metros de suelo. Entrega velocidades de intervalo entre sensores, típicamente cada 0,5 a 1,5 m, según describe esta referencia de down-hole ASTM D7400.
El MASW deriva un perfil por inversión. Produce un modelo gradacional que promedia el medio, como explica esta revisión técnica del método.
Recomendación práctica: usa el laboratorio para calibrar la rigidez intrínseca de un estrato y el terreno para el perfil de diseño del proyecto.
El laboratorio alimenta modelos de deformación y análisis dinámico. El terreno gobierna la respuesta sísmica del sitio y el Vs30 normativo. Ambos se complementan.
¿Cómo afecta la alteración de la muestra a la confiabilidad del Vs en bender element?
El bender element es un ensayo no destructivo: mide Gmax sin dañar la probeta. Pero es muy sensible al estado de la muestra.
Si el muestreo, transporte o tallado alteran la estructura, la humedad o el estado tensional, el Vs medido deja de representar al suelo in situ. Una muestra alterada entrega un Gmax que no sirve para diseño.
La interpretación del tiempo de arribo también introduce dispersión. Influyen los efectos de campo cercano, las reflexiones de borde y la atenuación de la señal.
Cuando se cumplen las condiciones adecuadas, las diferencias entre métodos de interpretación se mantienen acotadas. Pico a pico, cruce por cero y correlación cruzada quedan dentro de aproximadamente ±2 % según estudios comparativos.
Los controles técnicos del rubro son claros:
- Ensayar bajo un confinamiento representativo del terreno.
- Registrar la frecuencia de excitación y la distancia de viaje.
- Aplicar más de un método de interpretación del tiempo de arribo.
- Trabajar según ASTM D8295 y documentar el procedimiento.
MASW vs down-hole: ¿en qué condiciones de terreno es más fiable cada uno?
Ambos entregan perfiles de Vs, pero rinden mejor en escenarios distintos. Conocer sus límites evita sorpresas en el informe.
El MASW es no invasivo y rinde bien en sitios abiertos y estratificados suavemente. Con fuente activa suele alcanzar 10 a 30 m de profundidad, según la fuente, la frecuencia de los geófonos y el largo del arreglo. Con fuente pasiva puede superar los 100 m, a menor resolución.
Su limitación es el modelo gradacional. Puede no reproducir velocidades reales en contactos bruscos o roca dura, y es sensible a interferencias del subsuelo.
El down-hole requiere un sondaje entubado. Entrega velocidades de intervalo P y S directamente en profundidad, con mejor definición de estratos y contrastes. Por eso se prefiere en proyectos críticos, aunque su costo y logística son mayores.
Las diferencias reportadas entre MASW y mediciones directas en sondaje rondan un 15 % o menos, de carácter aleatorio.
¿Qué exige la normativa chilena (DS61 / NCh433) para medir Vs y clasificar el sitio?
El punto de partida es normativo. Para clasificación sísmica en Chile, el DS61 asociado a NCh433 fija reglas claras.
El DS61 exige medir el perfil de Vs in situ. Acepta down-hole, cross-hole, sonda de suspensión o métodos de ondas superficiales como SASW, MASW y ReMi.
Debes informar curvas de dispersión y perfiles de velocidad, y adoptar el caso más desfavorable. El laboratorio por sí solo no basta para clasificar el sitio.
La clasificación se centra en el Vs30, la velocidad de ondas de corte promedio de los 30 m superiores del terreno. Ese valor define la categoría sísmica del suelo.
El bender element entra cuando necesitas Gmax para modelos de deformación o análisis dinámico. No sustituye la medición in situ, la complementa.
¿Por qué el Vs de laboratorio y el de terreno difieren, y cómo se reconcilian en el informe?
Que difieran es esperable, no un error. El rubro atribuye la brecha a varias causas conocidas.
- Alteración o alivio de tensiones de la muestra durante el muestreo.
- Diferencia entre el confinamiento de la celda y el estado tensional real in situ.
- Nivel de deformación distinto: Gmax de laboratorio versus el promedio del perfil.
- Efecto de escala: probeta de centímetros versus decenas de metros de terreno.
- Carácter gradacional del modelo MASW frente a las velocidades de intervalo del down-hole.
Las diferencias entre MASW y mediciones directas en sondaje suelen situarse en torno al 15 % o menos, de forma aleatoria. No indican necesariamente un fallo en la campaña.
La resolución habitual es reconciliar los métodos en el informe. Explica la discrepancia y usa el perfil in situ como referencia de diseño.
La trazabilidad importa tanto como el número. Un entregable con apego a ASTM D8295, ASTM D7400 y DS61 permite que la ITO y el mandante lo auditen sin observaciones.
Un proveedor sin respaldo entrega un Vs sin memoria de cálculo ni trazabilidad de muestra. Eso suele derivar en rechazos y reprocesos que encarecen el proyecto.
Conclusión: combina laboratorio y terreno según el objetivo del proyecto
La decisión no es bender element o geofísica. Es entender qué necesitas medir y con qué respaldo.
- El bender element entrega Gmax de un elemento de suelo, ideal para modelos de deformación y análisis dinámico.
- El MASW y el down-hole entregan el perfil in situ que exige el DS61 para clasificar sísmicamente el sitio.
- Un informe trazable y auditable reconcilia ambos y protege tus estados de pago.
¿Necesitas definir la campaña de medición de Vs para tu proyecto? Contacta a Ingemars para combinar bender element de laboratorio y geofísica in situ según objetivo, normativa DS61 y exigencia del mandante, con entregables trazables y auditables.
Sobre el Autor
Cristián Araneda es ingeniero geotécnico y especialista de laboratorio en Ingemars. Ejecuta ensayos de bender element y campañas de geofísica en terreno, incluyendo MASW y down-hole, en proyectos mineros y de construcción de la Zona Norte de Chile.
Domina las normas NCh y el DS61, además de la documentación de calidad que exigen los mandantes. Su enfoque combina rigor normativo y trazabilidad para entregables auditables por la ITO.
Preguntas Frecuentes
¿Qué norma regula cada método de medición de Vs en laboratorio y terreno?
Cada método tiene su norma específica. El bender element se rige por ASTM D8295, midiendo Vs sobre una probeta en celda triaxial o edométrica. El down-hole sigue ASTM D7400, midiendo velocidades de intervalo de ondas P y S en un sondaje. Para clasificar sísmicamente el sitio mediante Vs30, el DS61 asociado a NCh433 exige medir el perfil Vs in situ.
¿Por qué un mismo sitio arroja valores de Vs distintos según el método usado?
Los valores difieren porque cada método mide a escalas y con propósitos distintos. El bender element entrega Vs puntual sobre una muestra bajo un estado tensional controlado (Gmax). El MASW y el down-hole describen el perfil completo del sitio en profundidad. Comparar directamente estos resultados equivale a comparar un elemento de suelo con el terreno real in situ.
¿Cómo elegir entre medir Vs en laboratorio o en terreno para tu proyecto?
Evalúa criterios técnicos concretos antes de contratar la campaña. Define el objetivo del dato: rigidez de un elemento bajo tensión controlada o el perfil Vs del sitio. Considera escala y representatividad, profundidad de investigación, disponibilidad de muestras inalteradas y la exigencia normativa del DS61, que pide Vs30 in situ. El costo, plazo y logística también pesan. Lo ideal es complementar ambos enfoques.
¿El Vs medido con bender element puede reemplazar al perfil de terreno?
No, el Vs de laboratorio no reemplaza al perfil de terreno. El DS61 exige medir el perfil Vs in situ para clasificar sísmicamente el sitio. El bender element entrega Gmax a deformaciones muy pequeñas bajo un estado tensional impuesto en la celda, y es muy sensible a la calidad de la muestra. Por eso ambos enfoques son complementarios, no excluyentes.
¿En qué se diferencian MASW y down-hole si ambos miden Vs en terreno?
MASW y down-hole no son intercambiables. El MASW deriva el perfil de Vs invirtiendo la dispersión de ondas superficiales Rayleigh captadas por geófonos, suavizando los contactos con un modelo gradacional. El down-hole mide velocidades de intervalo de ondas P y S en un sondaje, con energía generada en superficie, logrando mejor definición de los contactos entre estratos.
