En una faena industrial, cada metro de zona de exclusión radiológica en gammagrafía digital acordonado detiene áreas productivas y reprograma cuadrillas. Dominar la zona de exclusion radiologica gammagrafia digital y reducir ese radio sin perder calidad de imagen cambia por completo los plazos de una faena.
Cuando ejecutas inspección de soldaduras por radiografía, el problema no es solo la imagen. El problema es cuánta gente debe detenerse mientras disparas la fuente.
Este artículo compara película tradicional, gammagrafía computarizada y digital directa. Verás cómo cada método define el tamaño del acordonamiento y los tiempos de tu dossier.
El problema de fondo: por qué la zona de exclusión radiológica define los plazos de faena

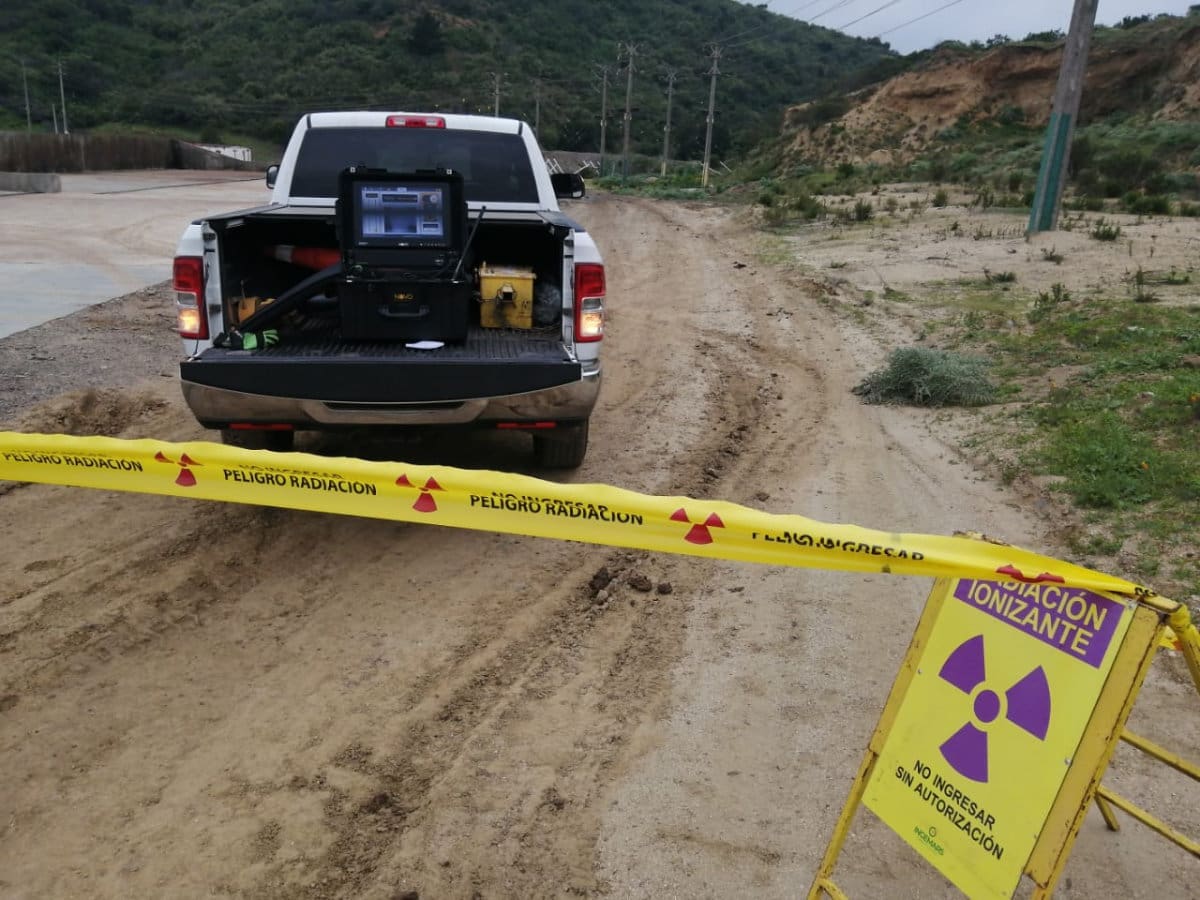

La zona de exclusión radiológica es el área acordonada alrededor de la fuente durante la exposición. Ahí la tasa de dosis supera el límite permitido y nadie sin protección puede permanecer.
Su tamaño depende de la actividad de la fuente, el tiempo de exposición, la energía de la radiación ionizante y el blindaje o colimación. Cada uno de esos factores mueve el radio del acordonamiento.
El impacto operativo es directo. Mientras disparas, todas las cuadrillas dentro de esa zona deben evacuar o detenerse.
En una planta con alta dotación, eso paraliza otros trabajos. Muchas veces obliga a radiografiar de noche, consumiendo ventanas de la Carta Gantt.
La inspección de soldaduras por radiografía en cañerías y estanques enfrenta esto a diario. Cada cordón inspeccionado compite con el resto de la faena por espacio y tiempo, y aquí la zona de exclusion radiologica gammagrafia digital marca la diferencia frente a la película.
Qué determina el tamaño de la zona de exclusión
Tres variables gobiernan el radio del acordonamiento en la seguridad radiológica de la gammagrafía digital:
- Actividad de la fuente: a mayor actividad, mayor tasa de dosis y mayor radio.
- Tiempo de exposición: más tiempo eleva la dosis integrada acumulada.
- Energía y colimación: el colimador dirige el haz y baja la dispersión.
La clave física está en la ley del inverso del cuadrado de la distancia. La tasa de dosis cae con el cuadrado de la distancia a la fuente.
Por eso, reducir el tiempo de exposición o la actividad achica el radio de forma notable. Si tu detector necesita menos exposición, tu zona de exclusión se encoge.
Gammagrafía digital industrial: cómo funciona y en qué se diferencia de la película
La gammagrafía digital es radiografía con fuente gamma donde la imagen se captura en un detector digital en vez de película. La fuente atraviesa el cordón y la radiación gamma llega atenuada al detector.
Frente a la película convencional, las diferencias operativas son grandes:
- No requiere revelado químico ni cámara oscura.
- Entrega la imagen de inmediato o casi.
- Tiene un rango dinámico mucho mayor: una exposición cubre varios espesores.
- Permite realzar y medir por software.
- Se archiva digitalmente y alimenta el dossier al instante.
Lo más relevante para faena: necesita menor tiempo de exposición o menor actividad de fuente. Ese ahorro reduce directamente la zona de exclusion radiologica gammagrafia digital.
Las discontinuidades aparecen como variaciones de densidad en la imagen. Porosidad, escoria, falta de fusión, grietas y corrosión de raíz se identifican con apoyo de un ensayo no destructivo calibrado.
Un IQI, o indicador de calidad de imagen, verifica que alcanzas la sensibilidad exigida por norma. Sin ese control, la imagen no es válida para el dossier.
Placas de fósforo (CR) vs. panel detector directo (DR)
La gammagrafía digital tiene dos variantes. Conocer la diferencia entre gammagrafía computarizada vs digital te ayuda a elegir el equipo correcto.
La computarizada (CR) usa placas de fósforo fotoestimulables. Estas placas de fósforo en gammagrafía almacenan la energía de la radiación como imagen latente.
Luego un escáner láser lee la placa y la digitaliza. Después se borra y se reutiliza, sin químicos ni un solo uso como la película.
La digital directa (DR) usa un panel detector DDA. Este entrega la imagen directa en segundos, con la mayor sensibilidad y la menor dosis.
Cada variante tiene su lugar en faena:
- CR con placas de fósforo: flexible en geometrías ceñidas, proceso en dos pasos de minutos.
- DR con panel DDA: imagen instantánea y menor exposición, pero panel rígido y mayor costo de equipo.
Ambas variantes cumplen la norma ISO 17636-2 para radiografía digital de soldaduras. Bien configuradas, alcanzan las clases exigidas por el mandante.
Estudio de caso: factores que reducen la zona de exclusión con gammagrafía digital
El factor de fondo es la mayor sensibilidad y eficiencia de los detectores digitales. Sobre todo el panel DDA obtiene imagen aceptable con menos exposición, lo que reduce la zona de exclusion radiologica gammagrafia digital.
Tres factores se combinan para achicar el acordonamiento:
- Menor tiempo de exposición: baja la dosis integrada durante el disparo.
- Menor actividad de fuente requerida: baja la tasa de dosis en todo el entorno.
- Mayor sensibilidad del detector: evita re-tomas y reduce exposiciones totales.
Como la dosis cae con el inverso del cuadrado de la distancia, una reducción moderada de actividad o tiempo se traduce en un radio bastante menor. Los sistemas DDA suelen necesitar una fracción de la exposición de la película.
El valor exacto en metros depende de la fuente, la geometría y el detector de cada faena. A completar por Ingemars: reducción real de la zona de exclusión en metros y de los tiempos de exposición respecto a la película, con el equipo que utilizan.
Al comparar gammagrafía computarizada vs digital, la DR gana en reducción de zona a cambio de menor flexibilidad. La CR ofrece un punto intermedio muy sólido para plantas.
Impacto operativo medido en inspección de soldaduras
La reducción de la zona de exclusión se traduce en beneficios concretos para tu inspección de soldaduras por radiografía:
- Menos cuadrillas detenidas alrededor de cada disparo.
- Menos dependencia de ventanas nocturnas de trabajo.
- Más disparos completados por turno.
- Plazos de dossier más cortos, porque la imagen digital se procesa de inmediato.
El impacto se mide en tres frentes: gente que sigue trabajando cerca, horas de operación no perdidas y plazo de entrega del informe. A completar por Ingemars: cifras operativas propias medidas en faena.
Si quieres profundizar en cómo elegir entre técnicas de ensayo, revisa nuestra guía relacionada. [Enlace interno: métodos de ensayos no destructivos para cañerías → END en plantas industriales]
Seguridad radiológica y criterios de selección del método
Reducir la zona de exclusión mejora directamente la seguridad radiológica en gammagrafía digital. Menos tiempo y menor dosis implican menor exposición del personal y de terceros, y una zona de exclusion radiologica gammagrafia digital más acotada.
Una zona más pequeña también facilita el control de accesos. El técnico vigila un perímetro menor y hay menos riesgo de intrusión durante el disparo.
Para elegir entre película, CR o DR, considera estos criterios:
- Densidad de cuadrillas alrededor: cuánto impacta detener la zona.
- Plazos y cantidad de juntas: el digital acelera el ritmo por turno.
- Geometría y espesor: diámetros pequeños favorecen la flexibilidad del CR.
- Exigencia documental del mandante: el dossier digital es inmediato.
El marco normativo respalda cada informe. Personal calificado según ISO 9712, procedimientos bajo ISO 17636-1 y 17636-2, ASME BPVC Sección V y las normas NCh aplicables.
La fuente radiactiva requiere autorización ante la autoridad chilena. La Comisión Chilena de Energía Nuclear (CCHEN) regula el uso de material radiactivo en el país.
Ese respaldo documental completo permite al mandante autorizar los estados de pago. El dossier con IQI, criterios de aceptación e informe firmado por el Nivel III cierra el ciclo.
Conclusión
La zona de exclusion radiologica gammagrafia digital define los plazos reales de tu faena. Reducirla libera cuadrillas y acelera la entrega del dossier.
Retén estos tres puntos clave:
- El detector digital, sobre todo el panel DDA, necesita menos exposición y achica el radio del acordonamiento.
- La CR con placas de fósforo y la DR superan a la película en tiempo, seguridad y velocidad de dossier.
- El método correcto depende de geometría, dotación, plazos y exigencia documental del mandante.
Evalúa con Ingemars si la gammagrafía digital o computarizada puede reducir tu zona de exclusión radiológica y acelerar tus plazos de inspección de soldaduras. Solicita un diagnóstico técnico para tu próxima faena.
Sobre el Autor
Cristián Araneda es especialista en ensayos no destructivos y gammagrafía industrial en Ingemars. Su trabajo se centra en la inspección de soldaduras en plantas y cañerías de la Zona Norte.
Cuenta con experiencia directa en la selección de métodos radiográficos según las condiciones de cada faena. A completar por Ingemars: certificaciones vigentes, niveles ISO 9712 y experiencia específica comprobable.
Preguntas Frecuentes
¿Qué es la zona de exclusión radiológica en gammagrafía digital?
La zona de exclusión radiológica es el área acordonada alrededor de la fuente durante la exposición, donde la tasa de dosis supera el límite permitido y nadie sin protección puede permanecer. Su tamaño depende de la actividad de la fuente, el tiempo de exposición, la energía de la radiación y el blindaje o colimación.
¿Cómo reducir la zona de exclusión radiológica en gammagrafía digital?
Para reducir la zona de exclusión radiológica en gammagrafía digital, disminuye el tiempo de exposición o la actividad de la fuente y usa colimación para dirigir el haz. Según la ley del inverso del cuadrado de la distancia, la tasa de dosis cae con el cuadrado de la distancia, por lo que menos exposición encoge notablemente el radio del acordonamiento.
¿En qué se diferencia la gammagrafía digital de la película tradicional?
La gammagrafía digital captura la imagen en un detector digital en lugar de película, eliminando el revelado químico y la cámara oscura. Entrega la imagen de inmediato, tiene mayor rango dinámico, permite realzar y medir por software, y necesita menor tiempo de exposición, lo que reduce la zona de exclusión radiológica frente a la película.
¿Qué factores determinan el tamaño de la zona de exclusión radiológica?
Tres variables gobiernan el radio del acordonamiento: la actividad de la fuente, el tiempo de exposición y la energía junto con la colimación. A mayor actividad, mayor tasa de dosis y mayor radio; más tiempo eleva la dosis acumulada; y el colimador dirige el haz reduciendo la dispersión.
¿Cuál es la diferencia entre gammagrafía computarizada (CR) y digital directa (DR)?
La gammagrafía computarizada (CR) usa placas de fósforo que capturan la imagen y luego se digitalizan en un lector, mientras la digital directa (DR) emplea un panel detector que entrega la imagen al instante. Conocer esta diferencia entre gammagrafía computarizada vs digital te ayuda a elegir el equipo correcto para tu inspección de soldaduras.
