Limitaciones Críticas de la Tomografía Eléctrica: Cuándo NO Usar Esta Técnica Geofísica
El 40% de los proyectos geofísicos fracasan no por falta de tecnología, sino por aplicar la técnica correcta en el contexto equivocado. La tomografía eléctrica puede ser una herramienta poderosa, pero tiene limitaciones críticas que debes conocer antes de invertir recursos.
Muchas empresas prometen resultados que un estudio de tomografía eléctrica simplemente no puede entregar. Este artículo te ayudará a identificar cuándo NO usar esta técnica, basándose en los [Enlace externo: estándares técnicos establecidos por la International Association of Geophysical Contractors → IAGC].
Fundamentos Físicos y Restricciones Operativas de la Tomografía Eléctrica
La tomografía de resistividad eléctrica mide las propiedades eléctricas del subsuelo: inyecta corriente entre electrodos y registra las variaciones de voltaje. El método trabaja con dos parámetros principales —la conductividad y la resistividad— y está limitado por las leyes físicas que gobiernan ambas propiedades.
La tomografía eléctrica detecta con fiabilidad tanto la resistividad como la conductividad del subsuelo. Cuando la señal atraviesa capas de alta conductividad —como una napa de agua— el contraste eléctrico queda bien registrado. De hecho, un perfil suelo seco sobre una napa de agua es uno de los casos de uso ideales del método. Lo que sí puede verse afectado es la profundidad máxima de investigación cuando el medio es uniformemente conductivo en toda su extensión, como ocurre en suelos salinos profundos.
Penetración Limitada en Medios Conductivos

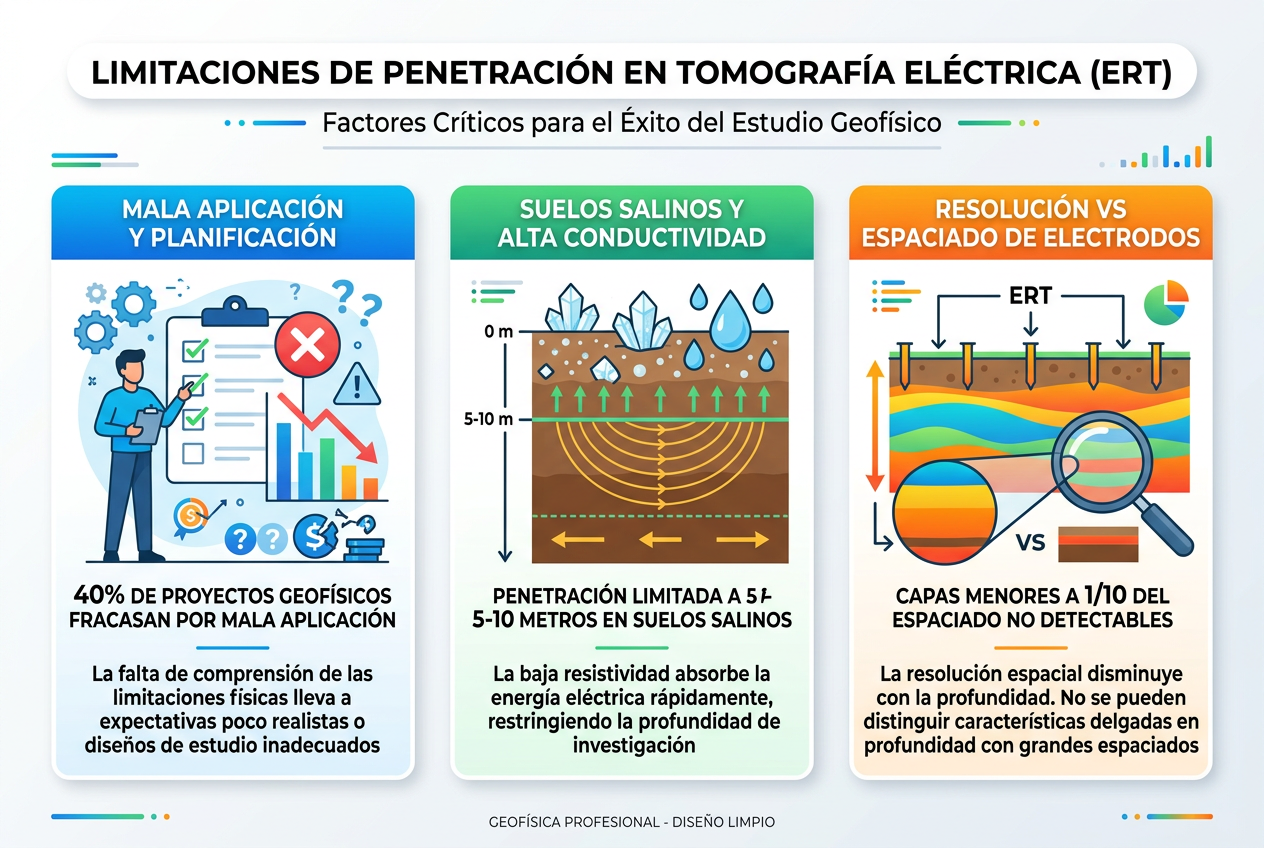

La tomografía eléctrica en suelos altamente conductivos enfrenta el problema del skin depth. En suelos salinos —donde el agua salada es uno de los materiales más conductivos que existen— la señal se atenúa rápidamente y la penetración puede limitarse a los primeros 5 a 10 metros.

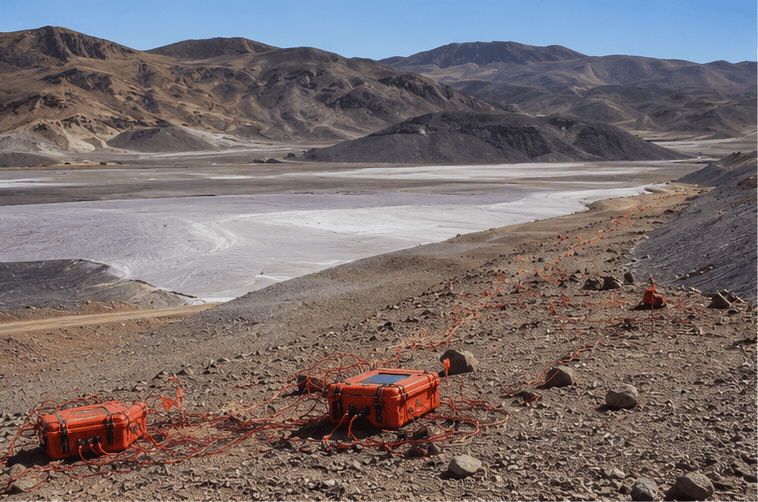

La limitación real de penetración ocurre específicamente en suelos o capas con salinidad extrema —agua marina, salares— donde la conductividad es tan alta que la señal no alcanza las profundidades de interés. Los objetivos profundos quedan fuera del rango efectivo de detección. Esta es una limitación física concreta, no una restricción general del método ante cualquier terreno conductivo. La mineralización metasomática no tiene por qué ser un impedimento si no está acompañada de alta salinidad.
Si el terreno presenta alta conductividad por sales minerales, evalúa métodos sísmicos como alternativa principal. La tomografía eléctrica no será efectiva en profundidad bajo estas condiciones.
Efecto de Equivalencia en Capas Delgadas
Las capas menores a 1/10 del espaciado entre electrodos no son detectables de manera confiable. Esta es una limitación matemática del método de inversión.
Si usas electrodos espaciados cada 5 metros, las capas menores a 0,5 metros no aparecerán en el modelo. El software puede mostrar algo, pero será un artefacto matemático. No confundas interpolación con detección real. Además, el ensayo no puede ejecutarse sobre superficies de hormigón, ya que requiere anclar los electrodos directamente en el terreno. La profundidad de exploración está limitada por la longitud del tendido eléctrico, con una relación aproximada de 1:5 entre el espaciado y la profundidad alcanzable.
Escenarios Críticos Donde un Estudio de Tomografía Eléctrica Falla
Existen condiciones específicas donde un estudio de tomografía eléctrica no solo es ineficaz, sino contraproducente. Estos escenarios generan falsos positivos que pueden llevar a decisiones costosas basadas en datos erróneos.
La clave está en identificar estas condiciones antes de movilizar recursos. Una evaluación de viabilidad técnica previa puede ahorrarte tiempo y dinero.
Terrenos con Alta Mineralización y Contenido Salino
Los minerales conductivos enmascaran completamente otros objetivos de interés. En zonas mineras con escoria o material procesado, la lectura de resistividad refleja el contenido metálico, no la estructura geológica natural, según los [Enlace externo: protocolos de la Society of Exploration Geophysicists → SEG].
Es importante aclarar que el ensayo no entrega un perfil geológico exacto: proporciona indicios sobre la estructura del subsuelo, pero no indica con precisión a qué profundidad se encuentra cada estrato. Los suelos con salinidad extrema presentan el mismo problema: la alta conductividad de las sales domina la señal eléctrica, y objetivos como napas de agua dulce o fracturas en roca quedan invisibles en el modelo final.
Interferencias Electromagnéticas en Entornos Urbanos
Las líneas eléctricas aéreas generan campos electromagnéticos que contaminan la medición. Las tuberías metálicas subterráneas actúan como conductores preferenciales. Las estructuras de hormigón armado alteran completamente el campo eléctrico natural del suelo —y cabe destacar que, sobre superficies de hormigón, el ensayo directamente no puede ejecutarse, ya que es necesario anclar los electrodos en el terreno.
En entornos urbanos densos, estas interferencias pueden superar la señal geológica real. El resultado es un modelo que refleja la infraestructura urbana, no el subsuelo natural.
Limitaciones Topográficas y de Acceso

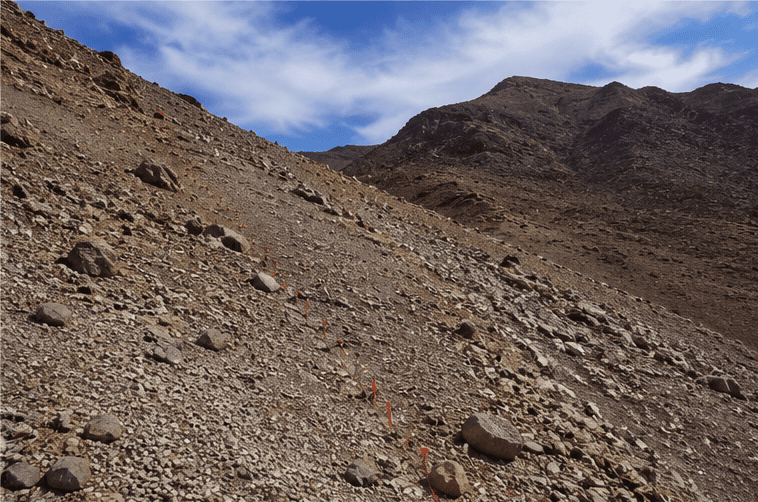

La topografía pronunciada puede dificultar el acceso y la instalación del tendido, pero no genera distorsión en el modelo si se registran correctamente las cotas de cada electrodo. El software de inversión incorpora la corrección topográfica durante el procesamiento: el equipo puede iniciar el tendido desde una cota y terminar en otra diferente sin inconvenientes, siempre que se registren los niveles en terreno. El verdadero desafío es logístico, no técnico.
Otro factor determinante es la profundidad de exploración requerida. No es lo mismo explorar a 100 metros que a 600 metros de profundidad; la longitud del tendido eléctrico está sujeta al objetivo de investigación, y esto debe definirse antes de diseñar el ensayo.
Evaluación de Servicios Geofísicos: Criterios de Viabilidad Técnica
No todos los proveedores de servicios geofísicos tomografía eléctrica comprenden las limitaciones reales del método. Algunos prometen resultados imposibles para ganar contratos. A continuación encontrarás un marco de referencia para evaluar propuestas técnicas serias.
Un proveedor competente debe explicarte qué NO puede hacer su método en tu caso específico. Si solo te habla de ventajas, es una señal de alerta.
Indicadores de Calidad en Propuestas Técnicas
Una propuesta técnica seria debe incluir los siguientes elementos obligatorios:
- Evaluación previa de viabilidad del terreno, con visita al sitio o con antecedentes facilitados por el cliente
- Identificación explícita de las limitaciones del método para tu objetivo específico
- Protocolo de calibración de instrumentos en terreno y plan de contingencia para condiciones adversas del suelo
Si la propuesta no menciona limitaciones ni declara explícitamente cuándo el método podría no ser suficiente, descártala. Un método geofísico sin limitaciones no existe en la práctica.
Señales de Alerta en Promesas Comerciales
Las siguientes frases en una propuesta comercial indican sobreestimación de capacidades:
- "Detección garantizada hasta 100 metros de profundidad"
- "Resolución de capas de cualquier espesor"
- "Resultados definitivos sin necesidad de otros métodos"
- "Funciona en cualquier tipo de terreno"
Un proveedor serio te dirá exactamente qué puede y qué no puede hacer en tu terreno específico. No existen promesas universales en geofísica aplicada.
Marco de Decisión: Integración con Métodos Complementarios
La tomografía eléctrica es, ante todo, un método de prospección preliminar: permite identificar zonas de interés antes de ejecutar ensayos destructivos costosos como perforaciones o calicatas. Por ejemplo, en un terreno extenso donde se busca agua, el ensayo permite ubicar el punto óptimo para una perforación, evitando múltiples intentos fallidos y optimizando la inversión. Esta es su ventaja diferencial real.
El diseño de un programa geofísico integrado requiere conocer las fortalezas y debilidades de cada método. La combinación correcta depende de tu objetivo específico y de las condiciones del terreno.
Sísmica de Refracción como Complemento Estructural
La sísmica de refracción detecta cambios en las velocidades de propagación de ondas sísmicas en el subsuelo, lo que permite inferir contrastes entre materiales de distinta rigidez o densidad. Mientras la tomografía eléctrica mide resistividad, la sísmica mide velocidades de onda: son propiedades físicas distintas que se complementan, ya que cada una entrega información diferente sobre el subsuelo.
En terrenos con alta conductividad donde la tomografía eléctrica tiene penetración limitada, la sísmica puede alcanzar mayor profundidad. La combinación de ambos métodos reduce la incertidumbre interpretativa. Para conocer más sobre métodos complementarios, consulta nuestro artículo sobre [Enlace interno: prospección geofísica integral → métodos sísmicos avanzados].
Ground Penetrating Radar para Resolución Superficial
El GPR supera las limitaciones de la tomografía eléctrica en los primeros 3 a 5 metros. Tiene resolución centimétrica para objetivos superficiales como tuberías, cables o cavidades pequeñas.
Cuando necesitas detalle en superficie y contexto regional en profundidad, la combinación GPR + tomografía eléctrica es más efectiva que cualquier método individual.
Conclusión
La tomografía eléctrica es una herramienta valiosa cuando se usa en las condiciones correctas. No es una solución universal para todos los problemas geofísicos. Conocer sus limitaciones te permitirá tomar decisiones técnicas más acertadas y evitar inversiones innecesarias.
Los terrenos con salinidad extrema, las interferencias electromagnéticas y las limitaciones operativas son factores que debes evaluar antes de contratar servicios geofísicos tomografía eléctrica. Un proveedor honesto te explicará estas restricciones desde el primer contacto.
Solicita una evaluación técnica gratuita de viabilidad para tu proyecto específico. Un análisis previo puede ahorrarte recursos y asegurar que eliges el método geofísico más apropiado para tu caso.
Sobre el Autor
Este artículo fue desarrollado con base en la experiencia de Matías González, especialista en terreno de Ingemars. Su enfoque combina rigor técnico con transparencia comercial para entregar resultados confiables a la industria minera y de construcción.
Preguntas Frecuentes sobre Mapeo Subsuperficial Crítico: Limitaciones Físicas y Viabilidad de la Tomografía Eléctrica en Terrenos Complejos
Resolvemos las dudas más comunes sobre Mapeo Subsuperficial Crítico: Limitaciones Físicas y Viabilidad de la Tomografía Eléctrica en Terrenos Complejos.
¿Cuándo NO debes usar tomografía eléctrica en tus proyectos geofísicos?
No uses tomografía eléctrica en suelos altamente conductivos como terrenos salinos o con alta mineralización. En estos casos, la penetración se limita a solo 5-10 metros debido al efecto skin depth. La señal se atenúa rápidamente y los objetivos profundos quedan fuera del rango efectivo de detección.
¿Por qué fracasan el 40% de los proyectos geofísicos con tomografía eléctrica?
El 40% de proyectos geofísicos fracasan por aplicar la técnica correcta en el contexto equivocado, no por falta de tecnología. Muchas empresas prometen resultados que la tomografía eléctrica simplemente no puede entregar debido a sus limitaciones físicas específicas.
¿Cómo afecta el espaciado de electrodos a la detección de capas delgadas?
Las capas menores a 1/10 del espaciado entre electrodos no son detectables de manera confiable. Si usas electrodos espaciados cada 5 metros, las capas menores a 0.5 metros no aparecerán en el modelo real, solo como artefactos matemáticos de interpolación.
¿Qué alternativa usar cuando la tomografía eléctrica tiene penetración limitada?
Cuando el terreno presenta alta conductividad por sales o minerales, evalúa métodos sísmicos como alternativa principal. La tomografía eléctrica no será efectiva en profundidad en estos servicios geofísicos especializados debido a limitaciones físicas fundamentales.
¿Qué es el efecto skin depth en estudios de tomografía eléctrica?
El skin depth es la limitación física que reduce drásticamente la profundidad útil cuando el suelo tiene alta conductividad. En suelos salinos o con aguas subterráneas salinas, la señal eléctrica se dispersa rápidamente, limitando la investigación a los primeros metros del subsuelo.
