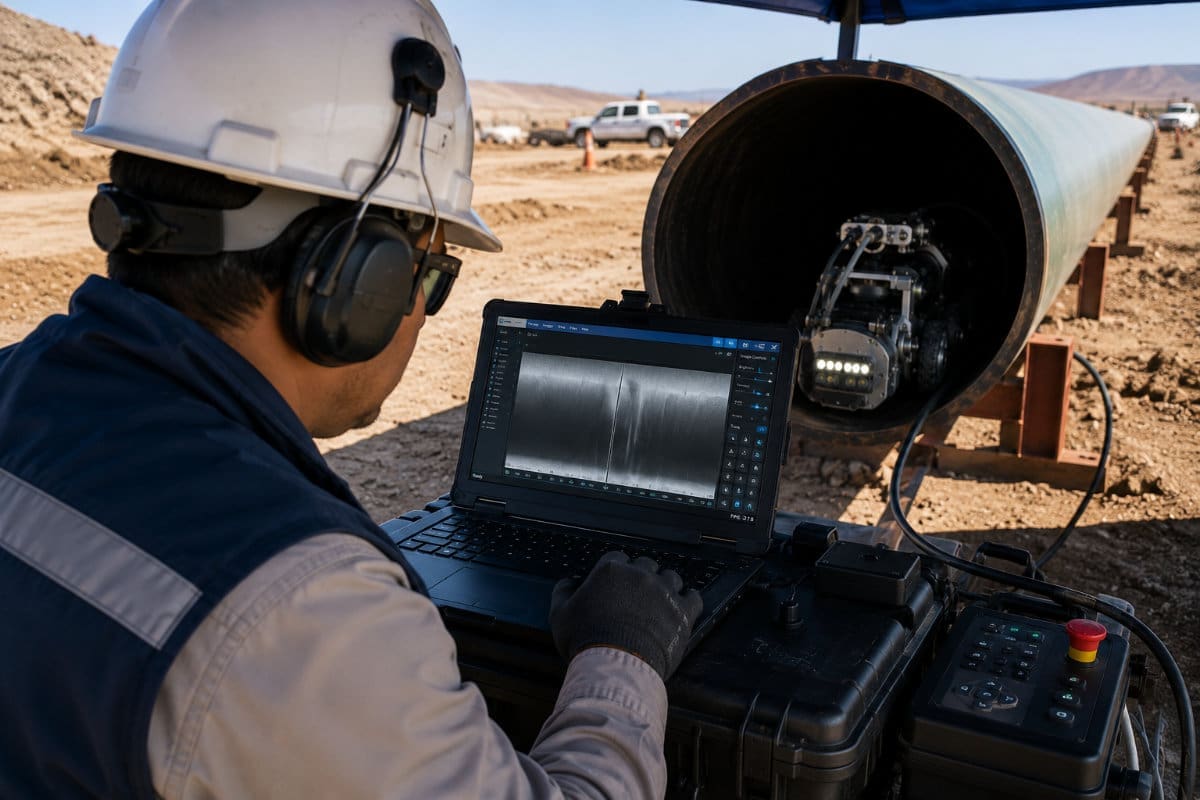

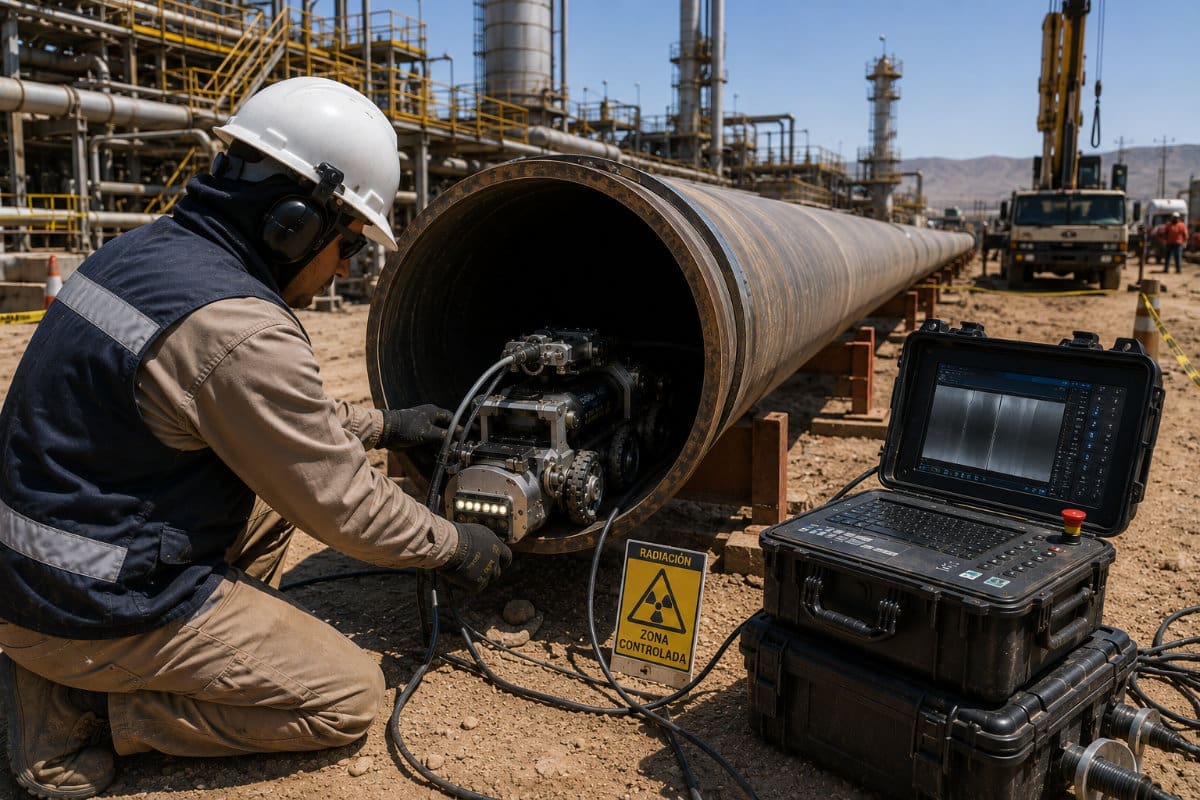

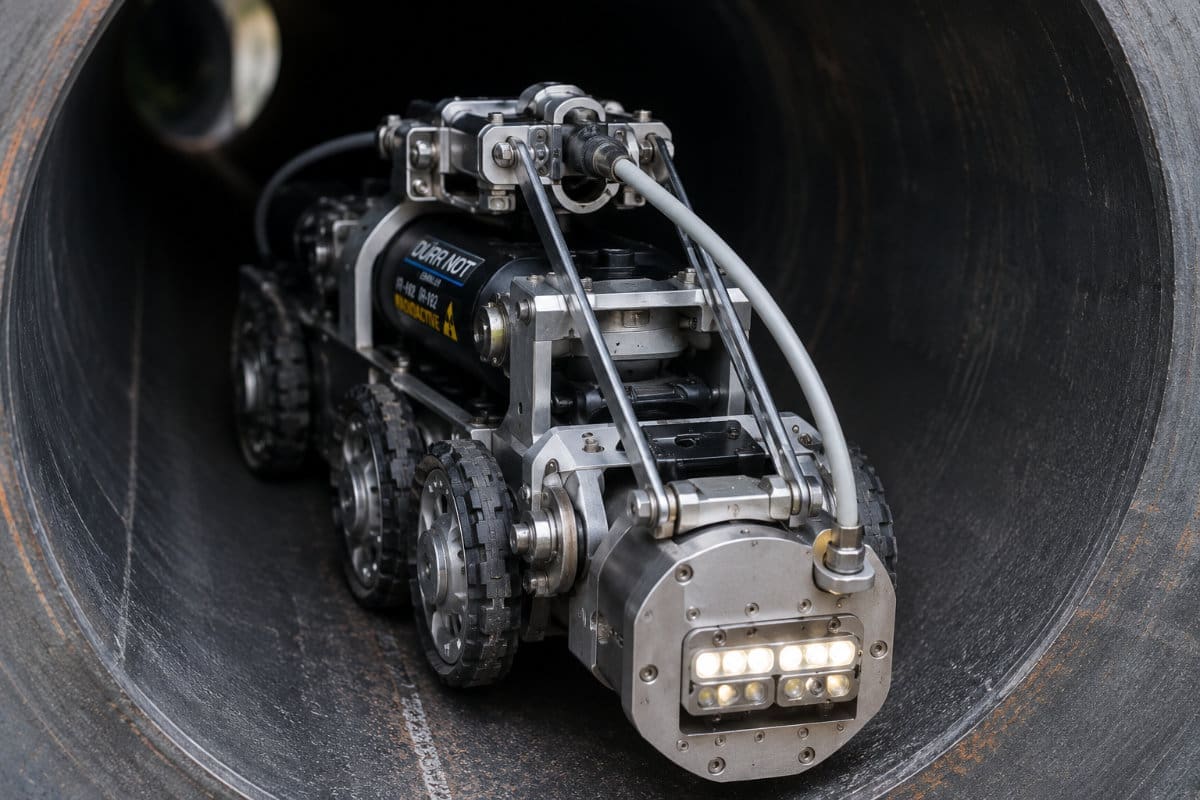

La Radiografía Digital con Crawler es un Ensayo No Destructivo (END) para la inspección de soldaduras circunferenciales (de junta) en ductos. Un crawler —un vehículo autónomo, autopropulsado y operado a distancia— ingresa por el interior de la tubería llevando la fuente de rayos X, se detiene en cada soldadura, la expone y avanza a la siguiente. La fuente se ubica al centro del tubo y emite radiación en un arco de 360°, de modo que una sola exposición panorámica registra toda la circunferencia de la soldadura: es la técnica de pared simple, imagen simple (SWSI, Single Wall Single Image). La captura se realiza con detectores digitales (DDA o placas de fósforo CR), entregando la imagen procesada en minutos, sin químicos de revelado. Para empresas constructoras de ductos, jefes de calidad e inspectores, esto significa inspeccionar cada junta con la mejor calidad de imagen, a alta velocidad y con trazabilidad digital, bajo la norma API 1104.

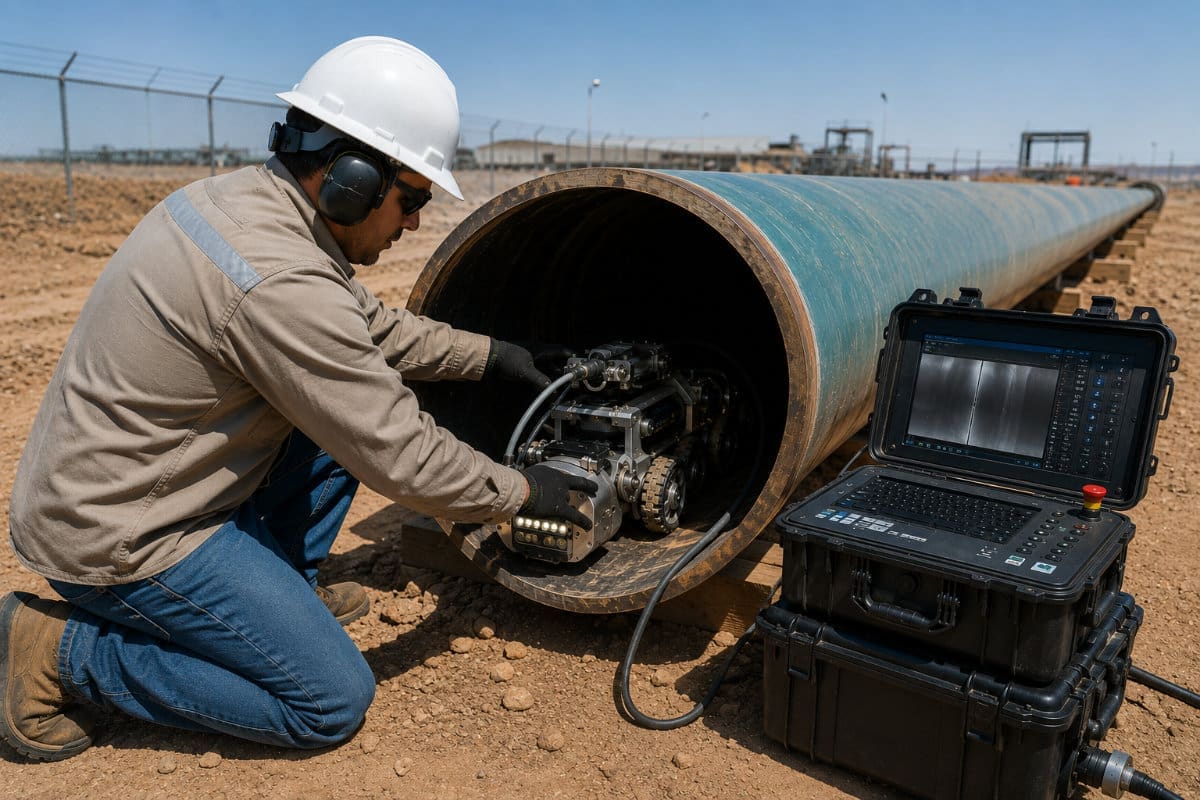

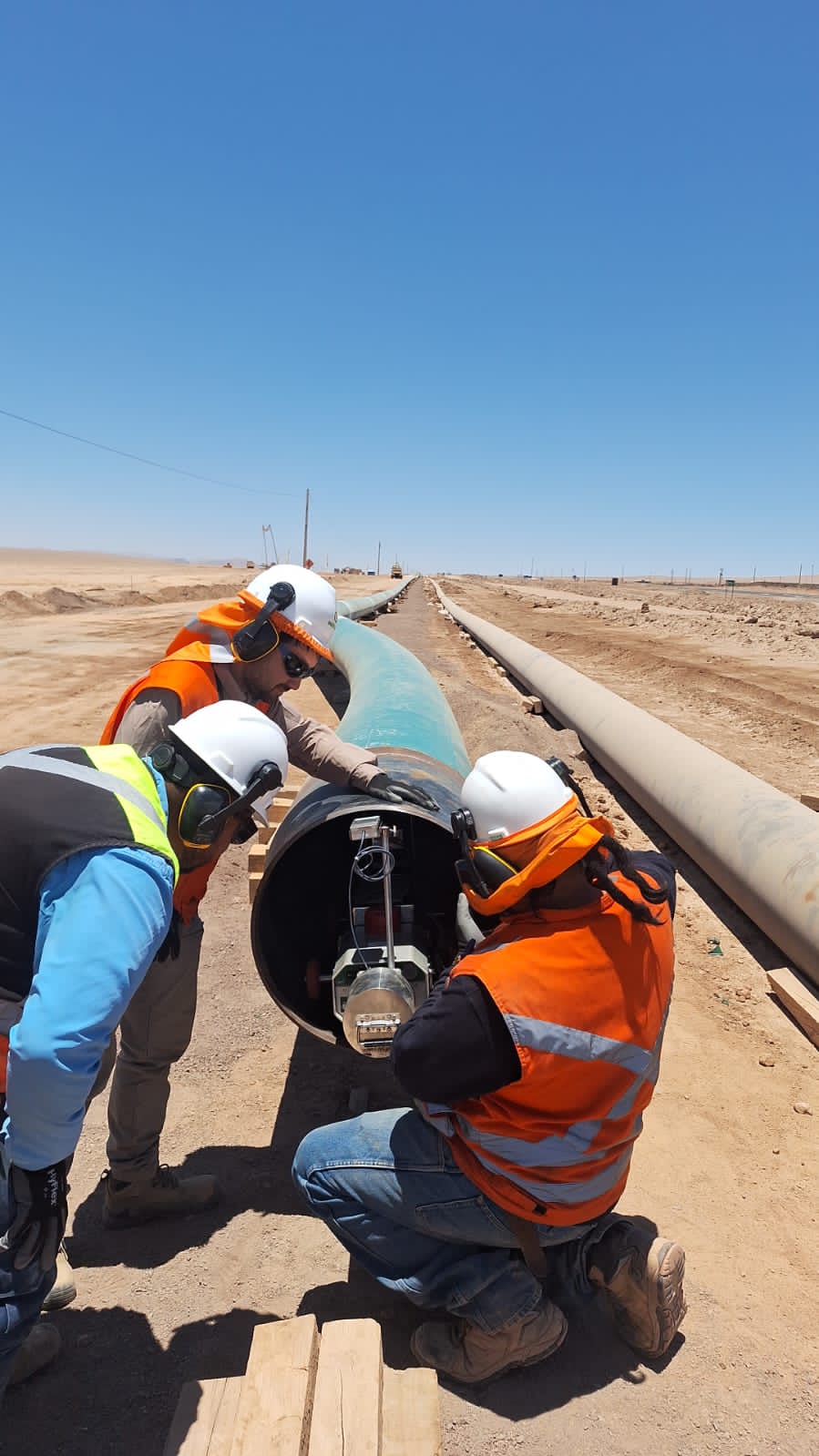

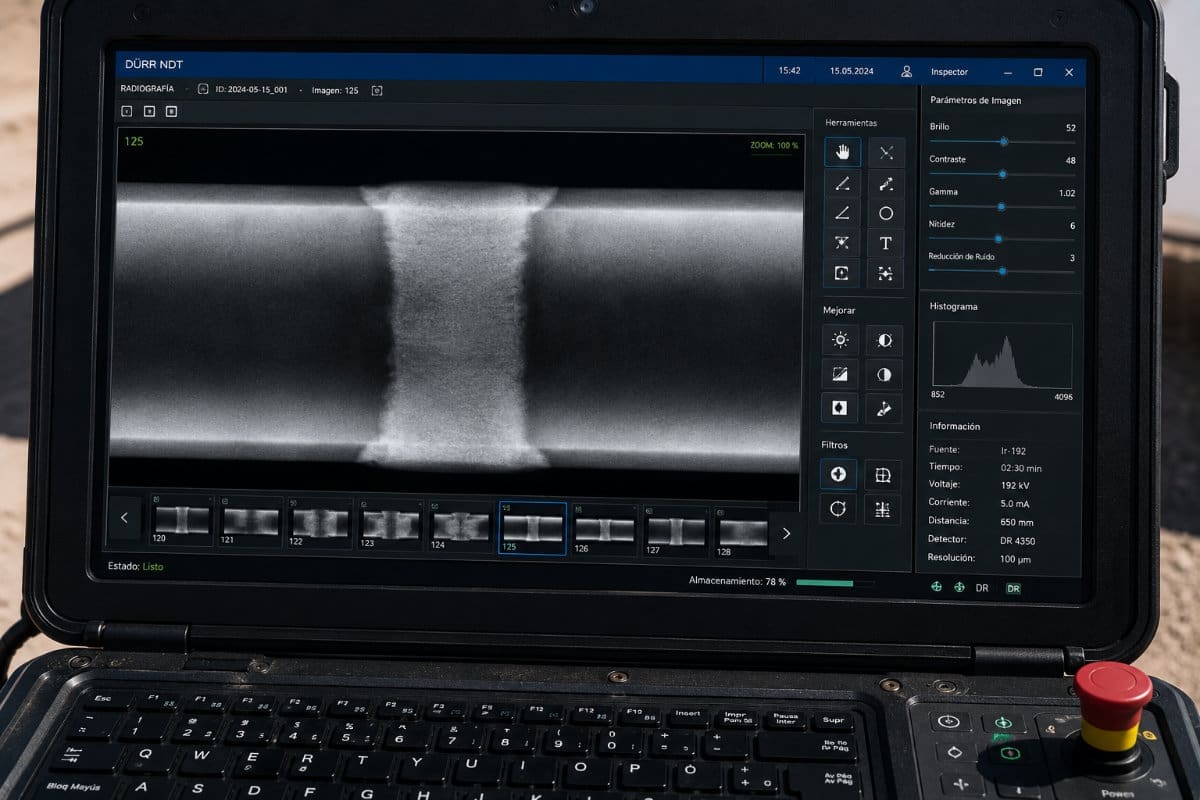

El crawler se introduce por el extremo abierto del ducto y se desplaza por su interior hasta cada soldadura de junta, donde posiciona la fuente de rayos X al centro del tubo con precisión de pocos milímetros respecto al eje de la soldadura. Al disparar, la radiación atraviesa una sola pared y expone en un único registro panorámico la totalidad de la circunferencia soldada; el detector digital, envuelto por el exterior del tubo, captura la imagen. El resultado es una radiografía digital de alta nitidez que revela porosidad, falta de fusión, inclusiones de escoria, fisuras y defectos de raíz en la soldadura, evaluada según los criterios de aceptación de API 1104.
La radiografía de soldaduras de ducto puede hacerse con crawler interior (pared simple panorámica) o desde el exterior (doble pared). Son enfoques distintos con ventajas propias; a continuación se comparan para evaluar cuál se adapta mejor a su proyecto:
| Característica | Crawler Panorámico (Pared Simple, SWSI) | Doble Pared (DWSI / DWDI, sin crawler) |
|---|---|---|
| Técnica de exposición | Fuente al centro del tubo; la radiación atraviesa una sola pared | Fuente en el exterior; la radiación atraviesa las dos paredes del tubo |
| Exposiciones por soldadura | Una sola, panorámica, que cubre los 360° de la junta | Varias exposiciones alrededor del perímetro para cubrir la junta |
| Calidad de imagen | Superior: al atravesar una sola pared, hay menor borrosidad geométrica y mayor nitidez | Menor: la doble pared y la geometría desfavorable aumentan la borrosidad |
| Velocidad y cobertura | Muy alta: 100 % de la junta en un disparo, pocos minutos por soldadura; ideal para grandes longitudes | Menor: más exposiciones y manipulación por cada junta |
| Acceso y diámetro | Requiere acceso interno (extremo abierto) y diámetro suficiente para el crawler | Funciona en diámetros pequeños y cuando no hay acceso al interior del tubo |
| Exposición del personal | La fuente trabaja autónoma dentro del tubo; menos personal en la zona de radiación | Operación manual externa en cada exposición |
La construcción de ductos en Chile genera enormes volúmenes de soldaduras de junta que deben inspeccionarse al 100 %, muchas veces en terreno remoto:
El cliente no compra una exposición; compra la verificación trazable de que cada soldadura cumple el código y el ducto operará con seguridad:
«El crawler digital cambió la forma de inspeccionar un ducto: en lugar de varias exposiciones por junta, la fuente entra al tubo, se ubica al centro y registra toda la circunferencia de la soldadura en un solo disparo de pared simple, con la imagen disponible en minutos. Eso nos permite inspeccionar al ritmo de la construcción, con mejor nitidez y menos personal expuesto a la radiación, y entregar a la constructora un dictamen trazable de cada soldadura bajo API 1104 sin frenar el avance de la obra.»
En Ingemars resolvemos tus dudas y te asesoramos para definir el ensayo o servicio que mejor se ajusta a tu proyecto. Cuéntanos qué necesitas y nuestro equipo técnico te orientará.
