Cuando se requiere visualizar la verdad metalúrgica de una soldadura, el examen macrográfico revela en una sola imagen la calidad de la fusión, la penetración y la sanidad de la unión, transformándose en una evidencia clave para la calificación de procedimientos y soldadores.

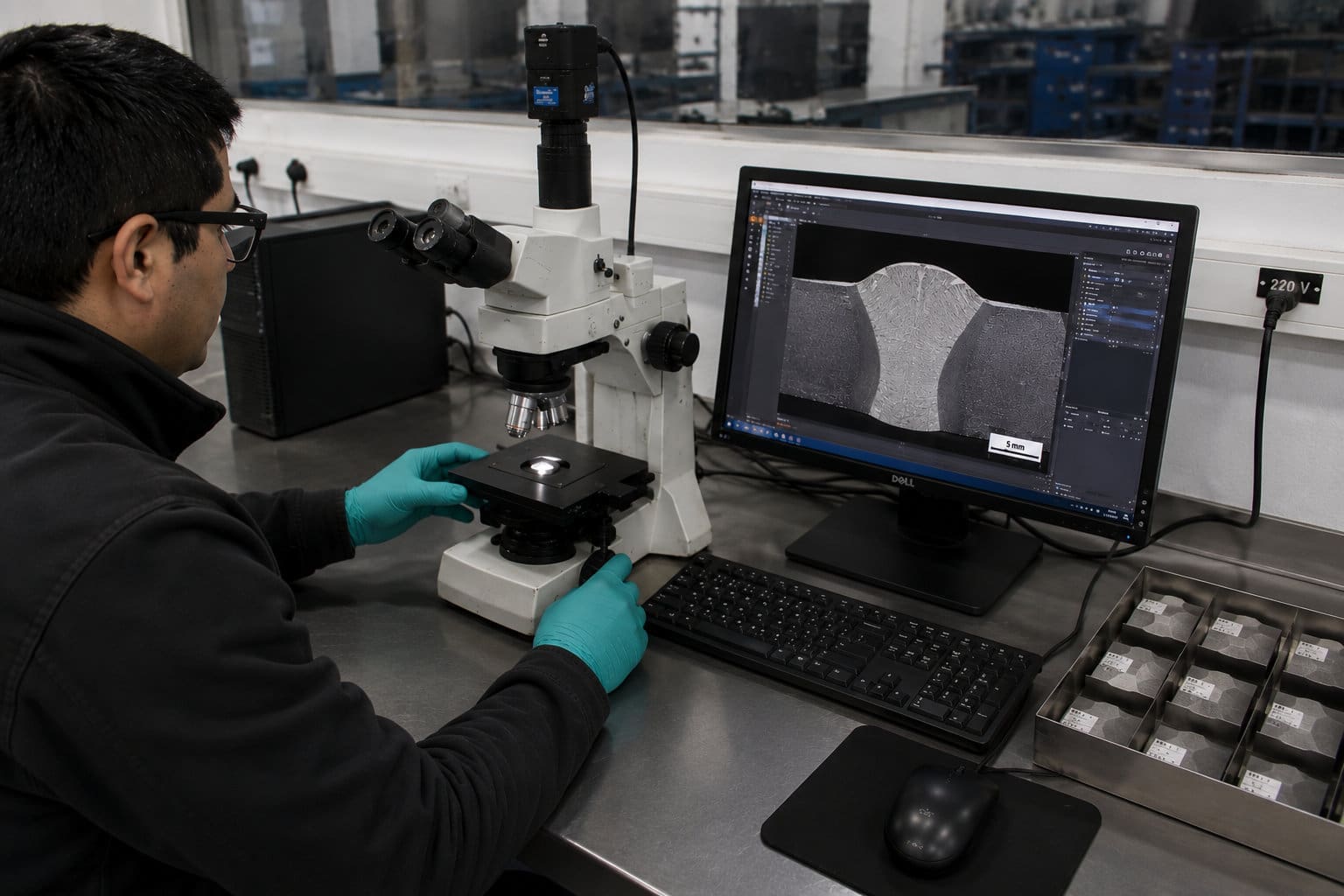

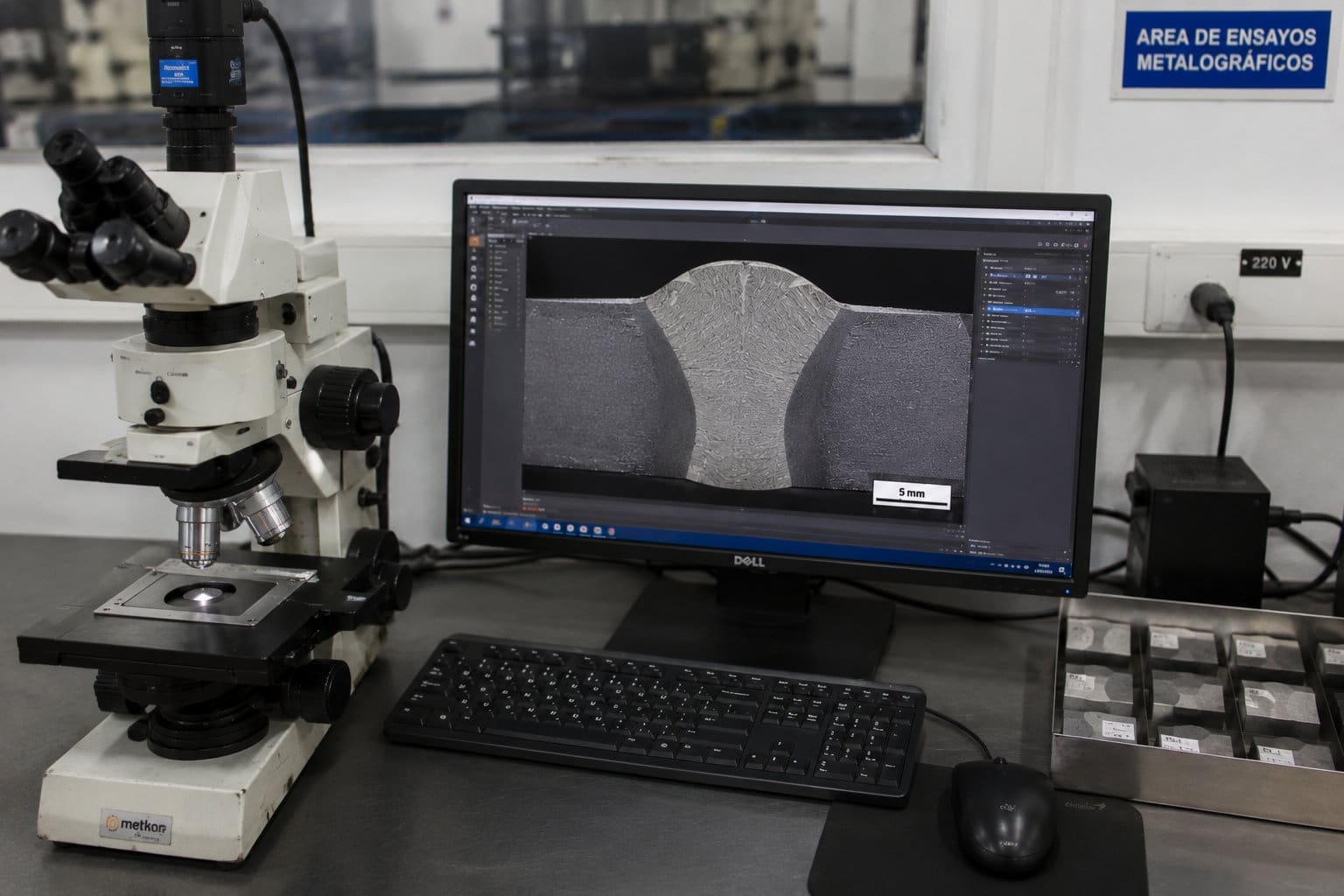

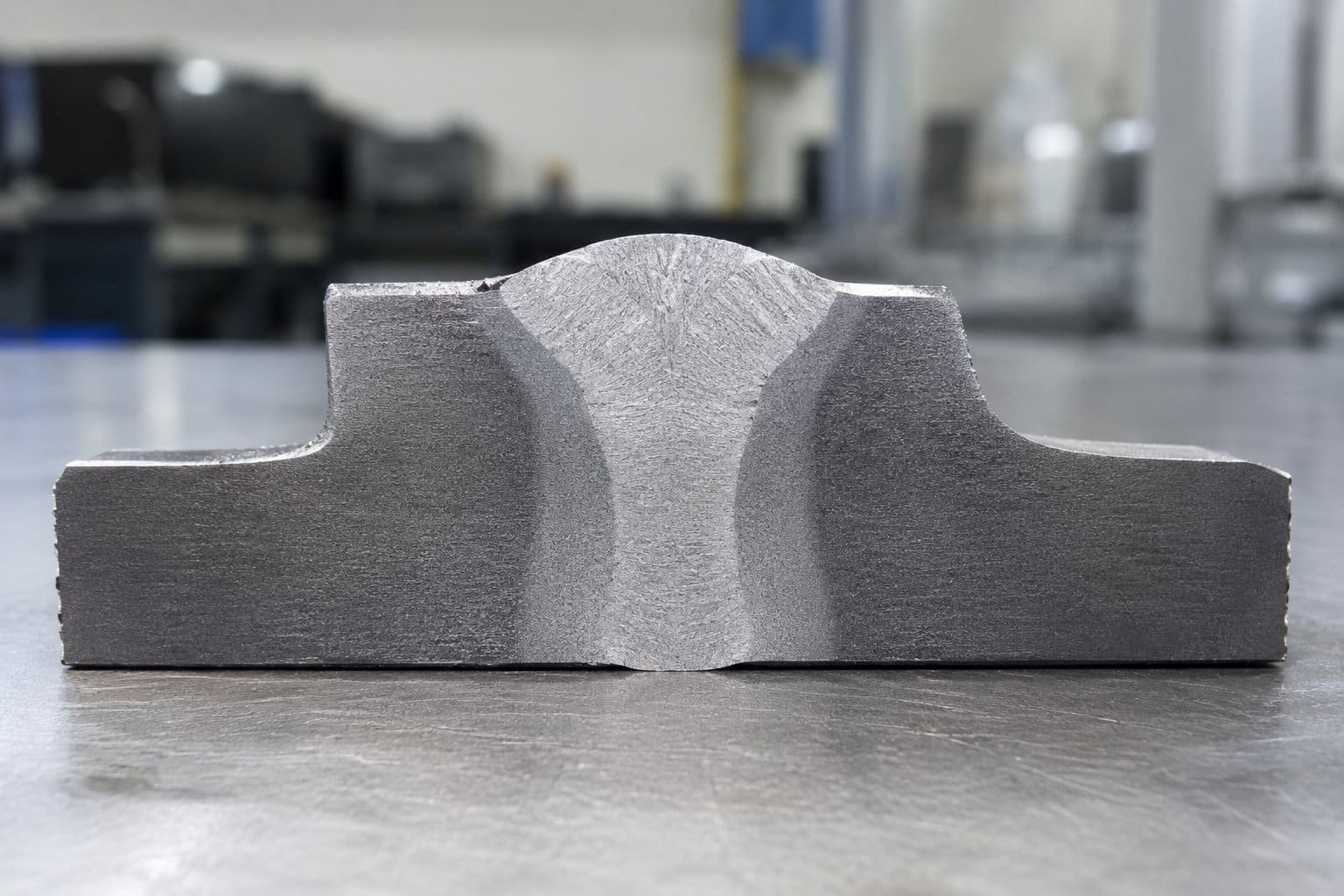

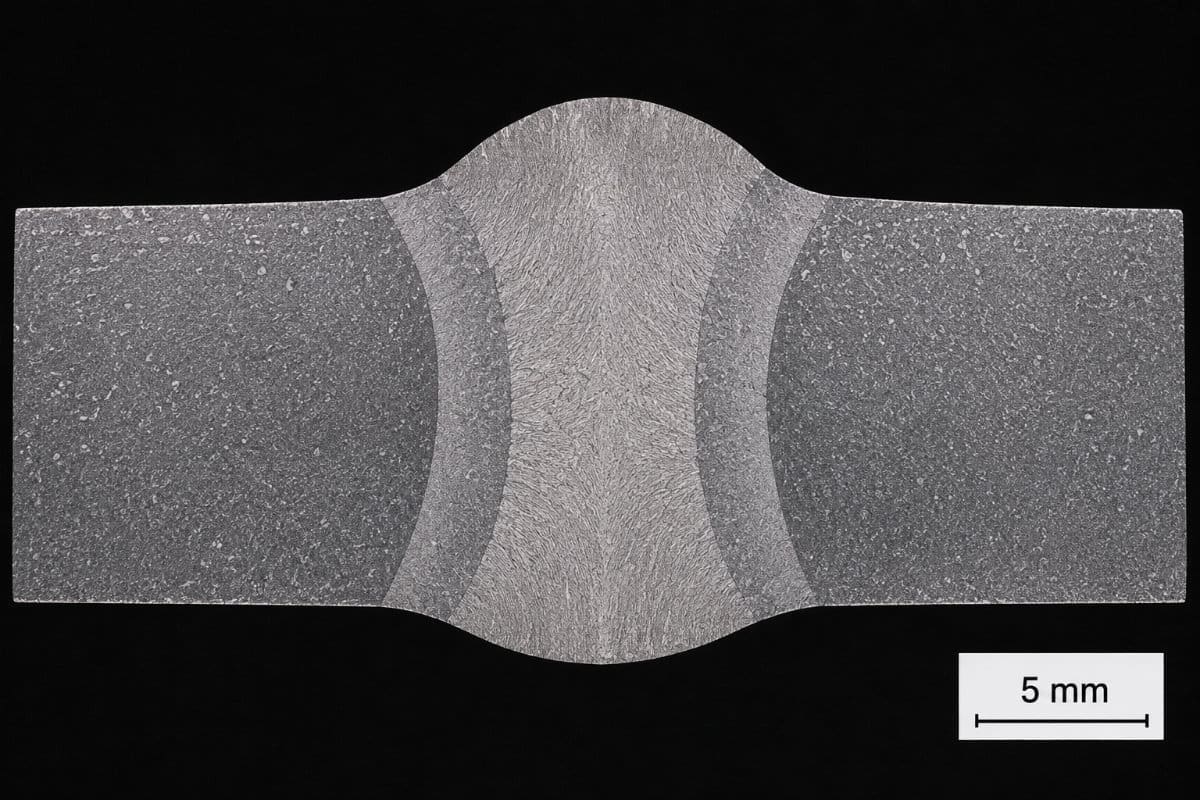

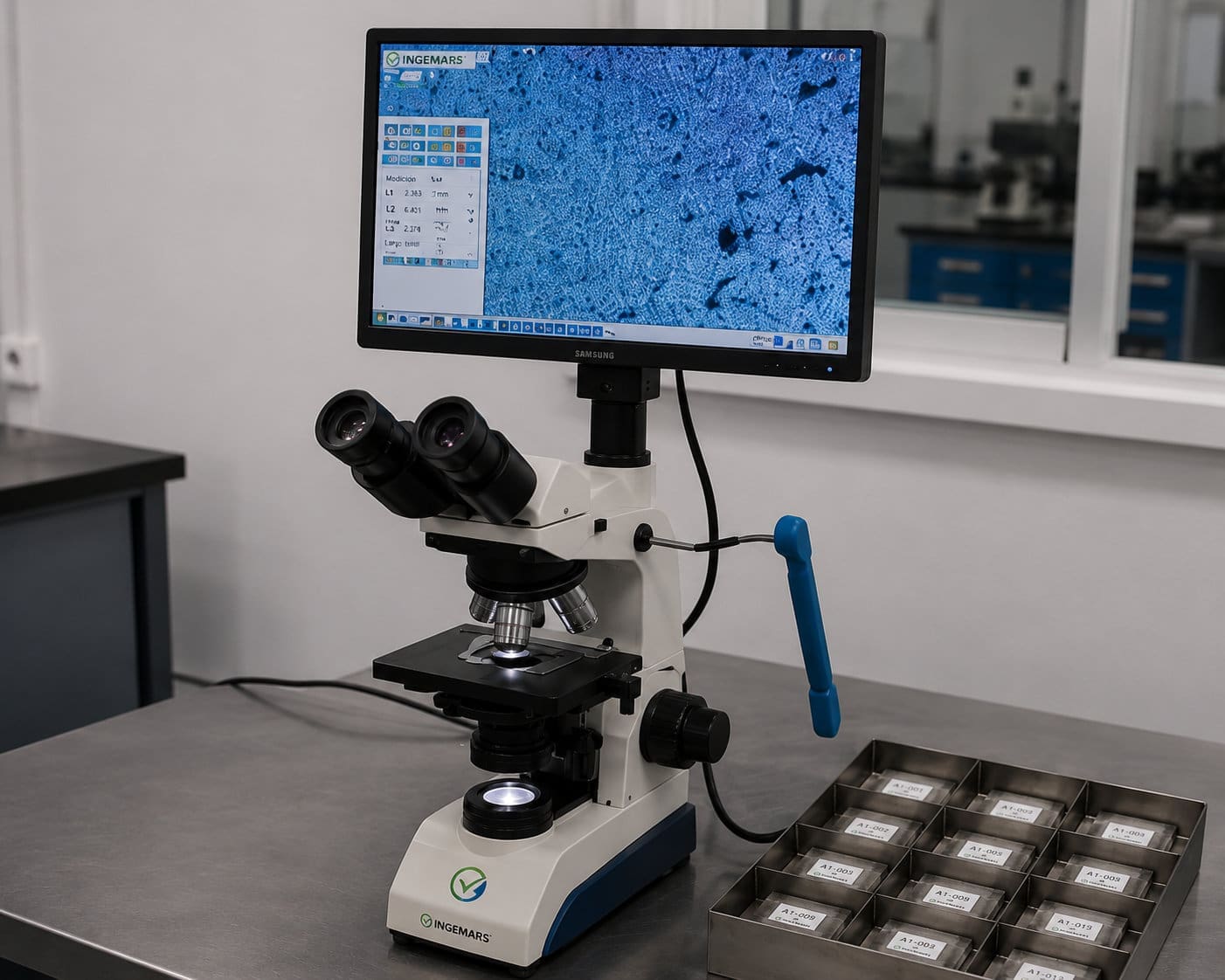

El Examen Macrográfico es un ensayo destructivo que permite analizar la macroestructura de un material o de una unión soldada mediante el corte, pulido y ataque químico de una probeta para revelar visualmente la sección transversal. A través de un análisis a baja magnificación (vista directa o hasta 10x), permite evaluar la calidad metalúrgica de la soldadura, identificando aspectos como la geometría del cordón, la zona afectada por el calor (ZAC), las pasadas, la penetración y posibles discontinuidades como faltas de fusión, faltas de penetración, fisuras, porosidades o inclusiones de escoria. Es un ensayo obligatorio para la calificación de procedimientos de soldadura (PQR) y soldadores (WPQ) bajo las principales normas internacionales.
A diferencia de los ensayos volumétricos no destructivos como la radiografía o el ultrasonido, que infieren la sanidad interna de la soldadura a partir de imágenes indirectas, el examen macrográfico entrega evidencia visual directa de la sección transversal real del cordón. Por esta razón es la técnica obligatoria para validar la calidad metalúrgica en la calificación de procedimientos y soldadores, complementando los END que se aplican en operación.
| Característica | Examen Macrográfico | Inspección Volumétrica No Destructiva (RT/UT) |
|---|---|---|
| Naturaleza del Ensayo | Destructivo (sobre probeta seccionada y atacada) | No destructivo (sobre la pieza completa) |
| Evidencia Entregada | Imagen real de la sección transversal de la soldadura | Imagen radiográfica o reflexión ultrasónica |
| Defectos Detectables | Falta de fusión, falta de penetración, fisuras, porosidades, ZAC | Discontinuidades volumétricas y planares con límite de resolución |
| Aplicación Principal | Calificación de procedimientos y soldadores (PQR/WPQ) | Inspección en servicio y control de calidad de soldaduras |
| Validez Normativa | Requerido por ASME IX (QW-470), AWS D1.1, ASTM E340/E381 | Aceptado por ASME V, AWS D1.1 para inspección de uniones |
Acompañamos a la industria nacional en la calificación de soldadores y procedimientos para los proyectos más exigentes, desde estructuras de hormigón armado hasta recipientes a presión y plantas de proceso minero, asegurando la trazabilidad metalúrgica de cada unión crítica.

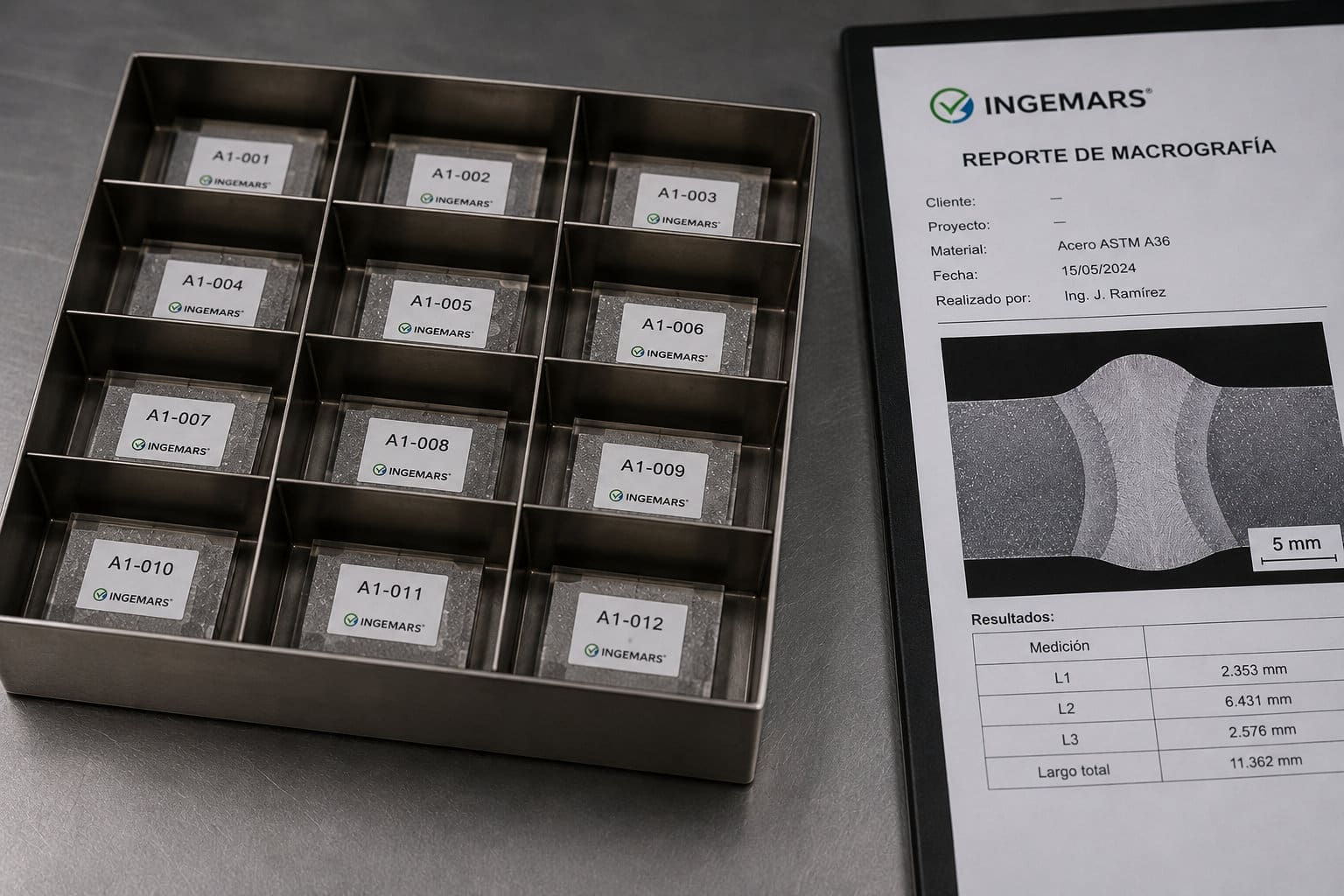

El resultado del examen macrográfico se consolida en un informe técnico normado, que sirve como respaldo documental para la calificación de soldaduras y para auditorías de aseguramiento de la calidad.
