El Ensayo de Corte Directo es una técnica de laboratorio para mecánica de suelos que determina los parámetros de resistencia al corte del suelo: la cohesión (c) y el ángulo de fricción interna (φ). La probeta se coloca en una caja de corte dividida en dos mitades; se aplica un esfuerzo normal vertical y luego se desplaza horizontalmente una mitad respecto a la otra, forzando la falla del suelo a lo largo de un plano predeterminado. Ensayando varias probetas bajo distintos esfuerzos normales se construye la envolvente de falla de Mohr-Coulomb (τ = c + σ·tan φ), de la que se obtienen c y φ. Por ser un ensayo simple, rápido y con trayectorias de drenaje cortas, es especialmente eficiente para determinar la resistencia drenada (efectiva) de suelos granulares. Para ingenieros geotécnicos, entrega los parámetros que gobiernan la estabilidad de taludes, los empujes sobre muros de contención y la capacidad de soporte de fundaciones.

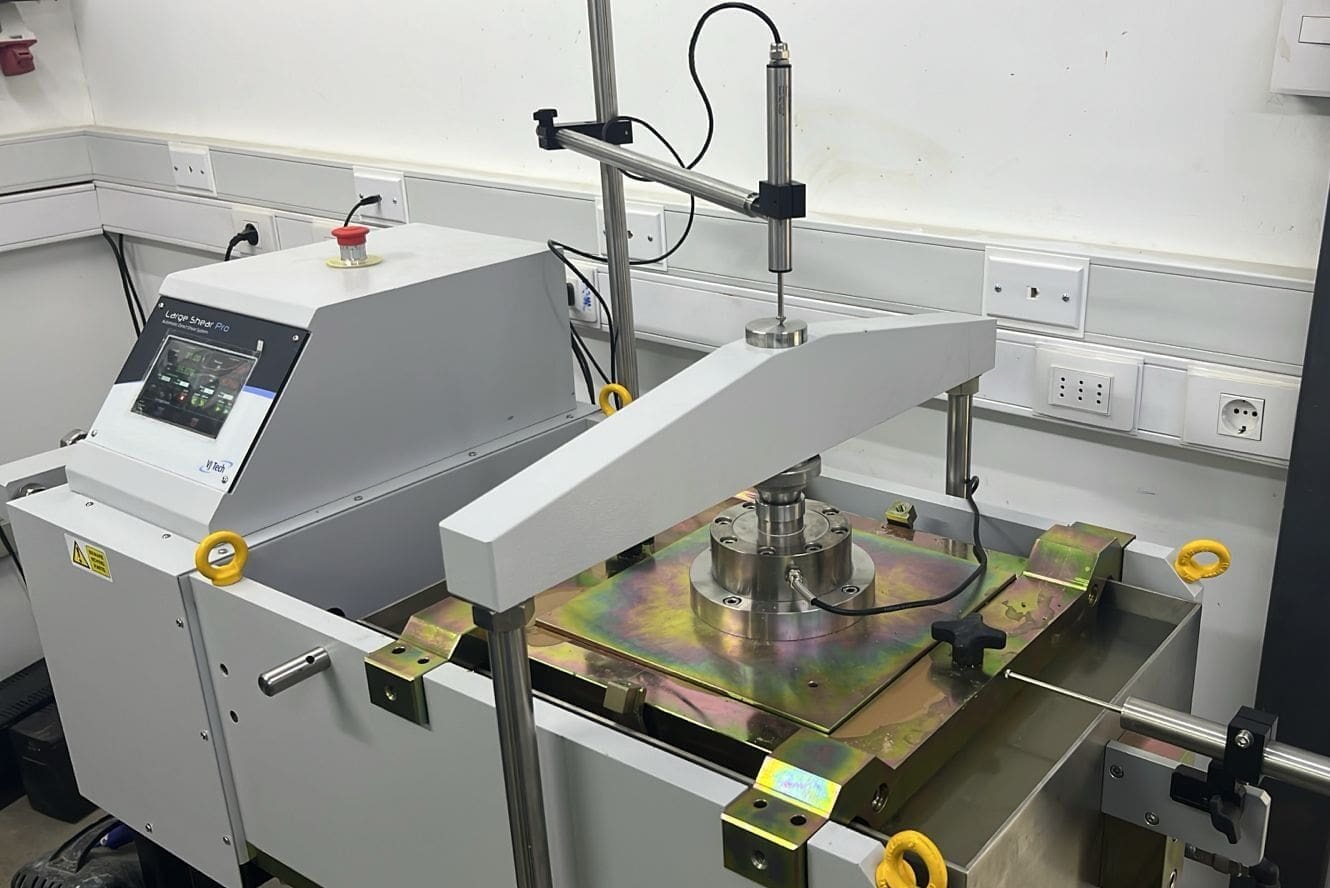

El ensayo confina la probeta en una caja de corte de dos mitades. Bajo un esfuerzo normal (σ) constante, la muestra se consolida y drena; luego una mitad de la caja se desplaza horizontalmente a velocidad controlada, cortando el suelo sobre el plano definido por el equipo. Se registra el esfuerzo de corte (τ) en función del desplazamiento horizontal hasta la falla. El procedimiento se repite, por norma, en tres o más probetas bajo distintos esfuerzos normales: graficando el esfuerzo de corte de falla contra el esfuerzo normal se obtiene la envolvente de Mohr-Coulomb y, con ella, la cohesión (c) y el ángulo de fricción interna (φ).
El Corte Directo y el ensayo Triaxial (CD/CU) determinan los parámetros de resistencia al corte del suelo. Son enfoques complementarios con ventajas propias; la siguiente tabla ayuda a evaluar cuál se adapta mejor a su proyecto:
| Característica | Corte Directo (ASTM D3080) | Triaxial (CD / CU) |
|---|---|---|
| Plano de falla | Forzado y predeterminado por la geometría del equipo (plano horizontal) | La probeta falla por su plano naturalmente más débil |
| Estado tensional | Esfuerzos y deformaciones no uniformes; no permite obtener curva esfuerzo-deformación ni módulo | Esfuerzos bien definidos y uniformes; entrega la curva esfuerzo-deformación completa |
| Presión de poros y drenaje | No se mide la presión de poros; el drenaje se controla con la velocidad de corte (lento = drenado) | Mide presión de poros y permite drenaje controlado (UU / CU / CD), incluyendo parámetros efectivos |
| Velocidad del ensayo drenado | Rápido: las trayectorias de drenaje cortas disipan el exceso de presión de poros más rápido que otros ensayos drenados | Más lento, especialmente el CD en suelos finos de baja permeabilidad |
| Resistencia residual | Se obtiene directamente por reversión sucesiva de la caja | Más complejo de determinar; requiere equipos o procedimientos especiales |
| Costo y complejidad | Simple y económico, ideal para el ángulo de fricción drenado de suelos granulares | Equipo más complejo y mayor costo, con un estado tensional mejor controlado |
Los parámetros de resistencia al corte condicionan la seguridad de taludes, depósitos y estructuras de contención a lo largo de un territorio montañoso, minero y altamente sísmico:
El cliente no compra una serie de roturas; compra los parámetros de resistencia interpretados y listos para entrar al cálculo geotécnico:
«El corte directo es el caballo de batalla de la resistencia del suelo: con un equipo sencillo entrega la cohesión y el ángulo de fricción que sostienen el análisis de taludes, muros y fundaciones, y es el camino más directo para medir la resistencia residual en superficies de falla. Su valor está en aplicarlo con criterio: aprovechar su rapidez para la resistencia drenada de suelos granulares y reconocer cuándo el problema exige, en cambio, un triaxial que mida la presión de poros.»
En Ingemars resolvemos tus dudas y te asesoramos para definir el ensayo o servicio que mejor se ajusta a tu proyecto. Cuéntanos qué necesitas y nuestro equipo técnico te orientará.
