Los ensayos no destructivos materiales no metalicos resuelven un dilema crítico en terreno. Imagina una geomembrana de HDPE que separa una solución de lixiviación del suelo: es la única barrera, y perforarla para tomar una probeta crea justo la fuga que querías prevenir.
Estos ensayos no destructivos materiales no metalicos permiten inspeccionar materiales no metalicos sin dañarlos y verificar su integridad sin sacrificar la barrera.
Esta guía recorre los métodos sin contacto disponibles hoy. También explica cuándo usar cada uno y por qué la interferencia de microondas cambia las reglas del juego.
Por qué los materiales no metálicos exigen ensayos sin daño
En faena minera y de construcción, el material suele ser la barrera de contención. Una geomembrana perforada deja de cumplir su función. Abre una vía de fuga hacia el suelo.
Los ensayos no destructivos materiales no metalicos verifican esa integridad sin comprometer nada. No hay probetas ni parches. Tampoco puntos débiles agregados.
Ensayar de forma destructiva obliga a extraer muestras y luego reparar. Ese proceso puede invalidar la certificación de estanqueidad y retrasar la Carta Gantt. Por eso inspeccionar materiales no metalicos sin dañarlos es hoy el estándar exigido.
Materiales no metálicos más comunes: HDPE, geomembranas y compuestos
En terreno se repiten cuatro familias de materiales. Cada una cumple una función crítica de contención o conducción. Los ensayos no destructivos materiales no metalicos se aplican sobre todas ellas.
- Geomembranas HDPE y LLDPE: piscinas de procesos, pilas de lixiviación, tranques de relaves y piscinas de contención.

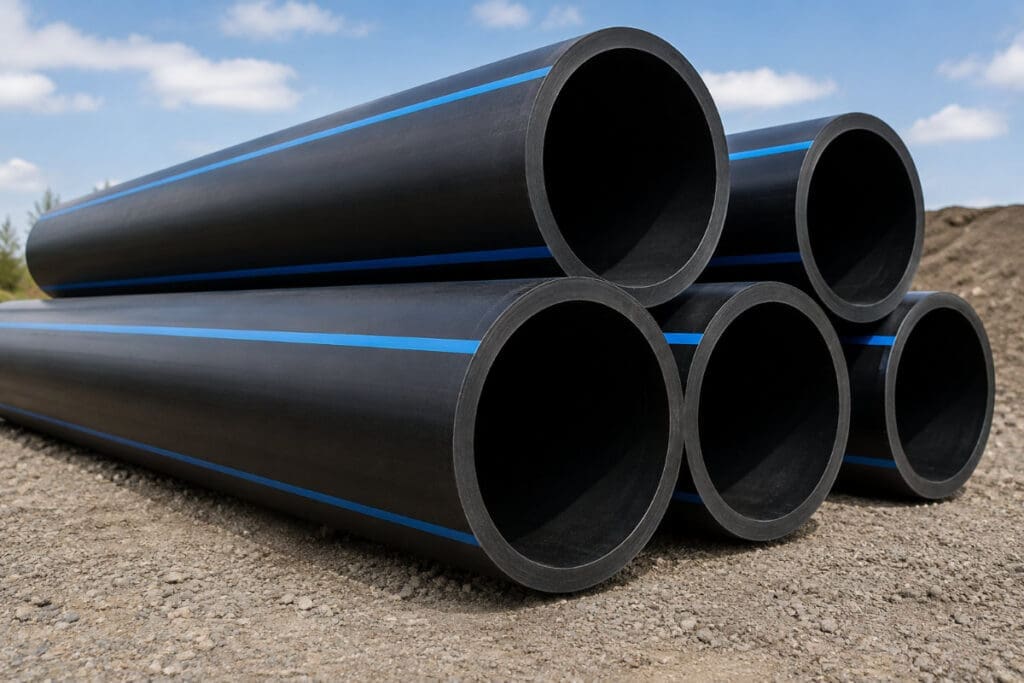

- Tuberías y fittings de HDPE: transporte de agua, pulpa y soluciones de proceso.
- Compuestos reforzados con fibra de vidrio (GRP/FRP): estanques, ductos y estructuras.
- Recubrimientos no metálicos: gomas, epóxicos y revestimientos de HDPE sobre estanques y cañerías.
El polietileno de alta densidad es el más frecuente. Su resistencia química lo hace ideal para soluciones agresivas. Por eso los ensayos no destructivos en geomembranas se enfocan tanto en él.
El costo oculto del ensayo destructivo en barreras de contención
El ensayo destructivo tiene un ciclo peligroso. Primero extraes una probeta. Luego debes parchar el hueco que dejaste.
Ese parche introduce un punto débil nuevo. Cada reparación es una potencial vía de fuga futura. La revalidación de estanqueidad suma días al cronograma.
El valor de inspeccionar materiales no metalicos sin dañarlos es evitar todo ese ciclo. No hay reparación porque nunca hubo daño. La certificación se mantiene intacta.
Panorama de métodos de ensayo no destructivo sin contacto
Existen varias tecnologias de ensayos no destructivos para materiales compuestos. Se ordenan según el principio físico que usan para revelar defectos. En la práctica, todos son ensayos no destructivos materiales no metalicos con distintos alcances.
Algunos necesitan acoplante. Otros permiten detectar defectos internos en HDPE sin contacto alguno. La elección depende del defecto buscado y del acceso disponible.
Esta tabla resume las tres tecnologías principales comparadas de frente.
- Contacto y acoplante: microondas sin contacto ni acoplante; ultrasonido requiere acoplante; radiografía sin contacto.
- Radiación: microondas no ionizante; ultrasonido no ionizante; radiografía ionizante con zona de exclusión.
- Materiales: microondas solo no conductores; ultrasonido metales y no metálicos; radiografía metales y no metálicos.
- Detecta mejor: microondas delaminaciones y humedad; ultrasonido espesor y defectos volumétricos; radiografía huecos e inclusiones.
- Acceso: microondas un solo lado; ultrasonido un lado; radiografía dos lados enfrentados.
Métodos que requieren acoplante y sus limitaciones
El ultrasonido convencional necesita contacto físico. También un medio que transmita el sonido, como gel o agua.
El aire genera una diferencia de impedancia enorme. Esa diferencia corta la señal en seco. Por eso la inspeccion sin acoplante resuelve un problema real de terreno.
Las limitaciones del acoplante son concretas:
- Acoplamiento inconsistente sobre superficies rugosas, curvas o sucias.
- Contaminación o absorción del acoplante en materiales porosos.
- Inspección punto a punto, lenta en grandes superficies.
- Baja fiabilidad justo en defectos llenos de aire, como delaminaciones.
Esos defectos llenos de aire son los que más interesa detectar. Y son los que peor ve el ultrasonido tradicional.

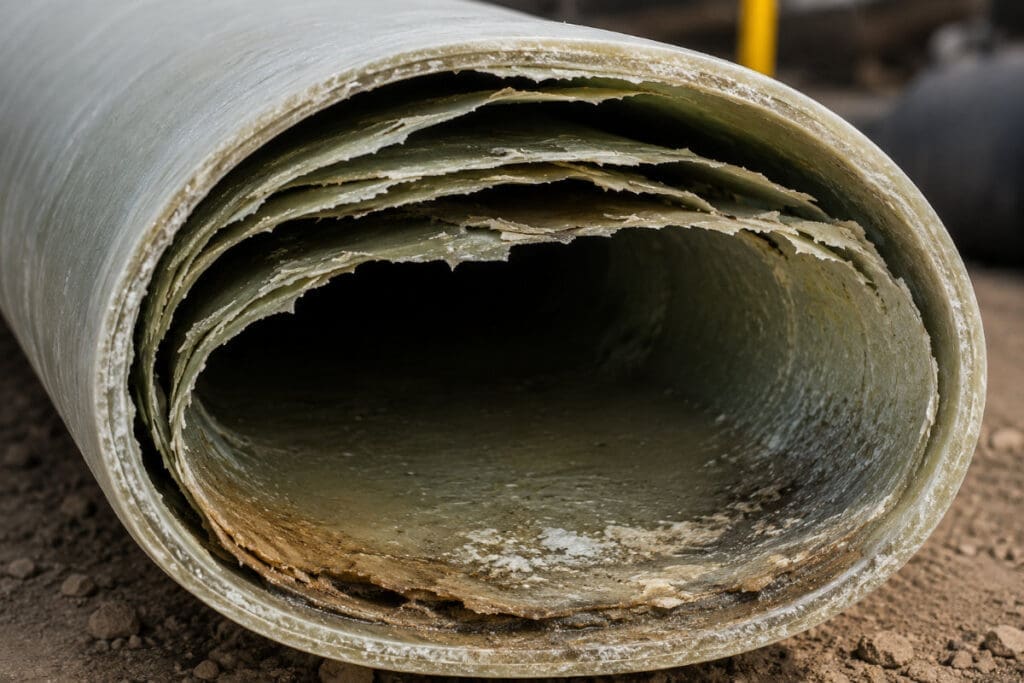

Tecnologías sin acoplante para materiales compuestos
Varias tecnologias de ensayos no destructivos para materiales compuestos operan sin contacto. Cada una brilla según el defecto y la geometría.
- Termografía infrarroja activa: revela delaminaciones cercanas a la superficie por diferencias térmicas.
- Radiografía industrial: detecta cambios de densidad, pero exige radiación y dos lados.
- Ultrasonido acoplado por aire: evita el gel, aunque con señal más baja.
- Interferencia de microondas: penetra dieléctricos sin contacto ni acoplante.
La inspeccion sin acoplante es una ventaja clara en GRP/FRP y HDPE. Elimina la dependencia de superficies limpias y de un medio de acople.
Interferencia de microondas: la tecnología emergente para HDPE y compuestos
La Interferencia de Microondas aprovecha una propiedad clave. Los no metálicos son dieléctricos, es decir, no conductores.
Como son dieléctricos, resultan casi «transparentes» a las microondas. La onda penetra el material sin contacto ni acoplante. Esto la vuelve ideal para detectar defectos internos en HDPE sin contacto.
Revela lo que otros métodos sin contacto suelen perder. Delaminaciones, despegues, huecos, inclusiones y humedad interna quedan visibles.

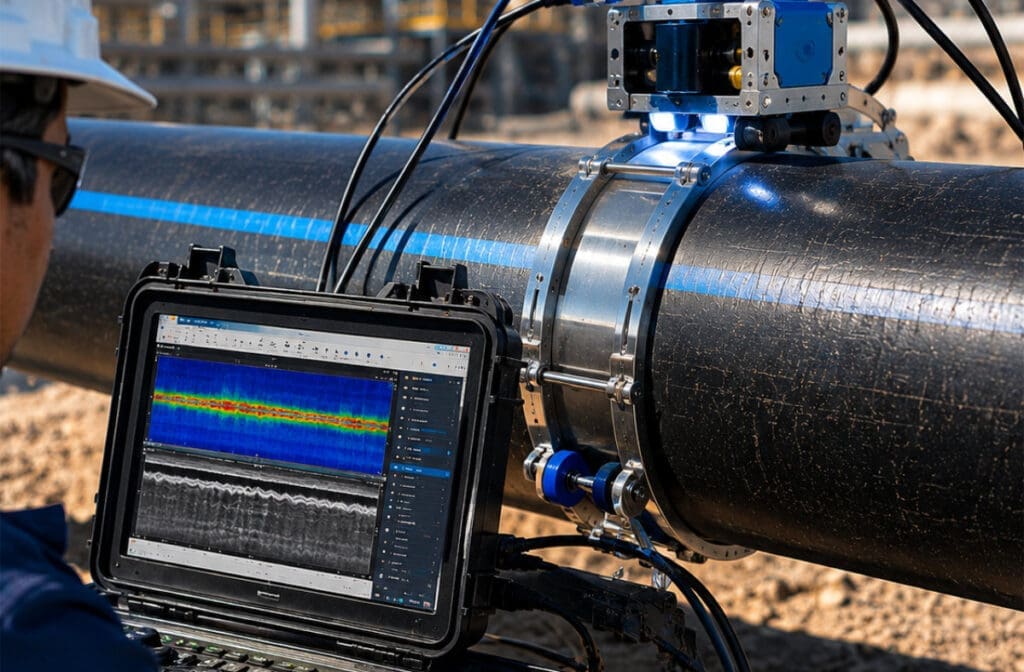

Cómo funciona el ensayo no destructivo por microondas
El ensayo no destructivo por microondas emite energía electromagnética de alta frecuencia hacia el material. La onda penetra el dieléctrico y avanza.
Cada vez que encuentra una interfaz donde cambia la permitividad, parte de la energía se refleja. Un defecto, un cambio de capa o una inclusión producen esa reflexión.
La inspección por microondas mide la fase y amplitud de la onda reflejada. Al compararla con una referencia, reconstruye un mapa del interior y del espesor. Más frecuencia da más detalle, pero menos penetración.
Un detalle técnico importante: funciona en HDPE, GRP, gomas y epóxicos. En fibra de carbono, que es conductora, la penetración es limitada. Para ese material conviene otro método.
Detección de fusión fría e inspección de juntas HDPE
Las soldaduras de HDPE concentran muchos defectos. La detección de fusión fría en HDPE es un desafío clásico. La inspección de juntas HDPE con microondas la resuelve.
El método atraviesa la unión y detecta despegues y delaminaciones dentro de la soldadura de extrusión. Ve lo que el ultrasonido pierde por la diferencia de impedancia con el aire.
Esto importa en tuberías y geomembranas soldadas. Una fusión fría no visible puede fallar bajo presión meses después.
Cómo elegir el método correcto y contratar el servicio
El control de calidad de soldadura HDPE depende del método elegido. No basta con «inspeccionar». La ITO exige resultados trazables y defendibles. Por eso los ensayos no destructivos materiales no metalicos deben respaldarse con norma.
Un servicio de inspección no destructiva de HDPE serio respalda cada ensayo con norma reconocida. NCh, ISO 9712 o ASTM sostienen el dossier auditable.
El mandante no aprueba un estado de pago solo porque se inspeccionó. Exige personal certificado Nivel II/III, equipo calibrado y registros digitales. El método correcto es lo que desbloquea el pago.
Criterios de selección según material y defecto
Elige según cinco factores: propiedades dieléctricas, tipo de defecto, geometría, acceso disponible y nivel de documentación exigido. Esta guía práctica ordena las decisiones.
- Geomembranas instaladas con perforaciones: usa detección eléctrica (spark test o dipolo). Es el estándar para localizar fugas.
- Integridad interna de HDPE y soldaduras: prioriza microondas para detectar defectos internos en HDPE sin contacto.
- Compuestos GRP/FRP con delaminaciones: microondas por su lectura sin acoplante y desde un solo lado.
- Componentes metálicos o espesores: ultrasonido, que dimensiona mejor la profundidad.
Distingue siempre «detección de fugas» de «integridad interna». Los ensayos no destructivos en geomembranas por microondas aportan en la integridad del material y las soldaduras. No reemplazan la prueba de estanqueidad eléctrica.
Prioriza microondas cuando no hay acceso al lado posterior. También cuando no se admite radiación o cuando la superficie está sucia o curva.
Sobre el Autor
Cristián Araneda es especialista en ensayos no destructivos de materiales no metálicos. Su trabajo se enfoca en faena minera y de construcción, con foco en geomembranas y tuberías HDPE.
A completar por Ingemars: años de experiencia en END en la Zona Norte, faenas o mandantes representativos y certificaciones vigentes con entidad emisora, número y fecha para hacerlas verificables.
Conclusión: verifica la integridad sin detener la faena
Los ensayos no destructivos materiales no metalicos protegen la barrera de contención sin dañarla. Tres ideas resumen esta guía.
- El ensayo destructivo crea el riesgo que buscas evitar: probetas, parches y vías de fuga nuevas.
- La interferencia de microondas inspecciona sin contacto, sin acoplante y sin radiación ionizante.
- Detecta delaminaciones, humedad y fusión fría que el ultrasonido y la radiografía pierden.
Agenda un diagnóstico con Ingemars y solicita el servicio de inspección no destructiva de HDPE y geomembranas. Verifica la integridad interna con microondas sin detener tu Carta Gantt.
Preguntas Frecuentes
¿Qué son los ensayos no destructivos en materiales no metálicos?
Los ensayos no destructivos en materiales no metálicos verifican la integridad de geomembranas, HDPE y compuestos sin dañarlos ni extraer probetas. Permiten inspeccionar barreras de contención sin crear puntos débiles ni fugas. Se aplican sobre geomembranas HDPE, tuberías, compuestos reforzados con fibra de vidrio y recubrimientos no metálicos, manteniendo intacta la certificación de estanqueidad.
¿Cómo detectar defectos internos en HDPE sin contacto?
Para detectar defectos internos en HDPE sin contacto, usa métodos como la interferencia de microondas, que no requiere acoplante y accede desde un solo lado. Esta tecnología no ionizante detecta delaminaciones y humedad en materiales no conductores. A diferencia del ultrasonido, no necesita contacto ni gel de acoplamiento, lo que agiliza la inspección en terreno.
¿Por qué el ensayo destructivo es un riesgo en barreras de contención?
El ensayo destructivo es un riesgo porque obliga a extraer una probeta y luego parchar el hueco, introduciendo un punto débil nuevo. Cada reparación es una potencial vía de fuga futura y la revalidación de estanqueidad suma días al cronograma. Cuando el material es la barrera, ensayarlo destructivamente crea justo el riesgo que buscabas evitar.
¿Qué materiales no metálicos se inspeccionan con ensayos no destructivos?
Los ensayos no destructivos en materiales no metálicos se aplican sobre cuatro familias principales: geomembranas HDPE y LLDPE en piscinas y pilas de lixiviación, tuberías y fittings de HDPE, compuestos reforzados con fibra de vidrio (GRP/FRP) y recubrimientos no metálicos como gomas y epóxicos. El HDPE es el más frecuente por su resistencia química ante soluciones agresivas.
¿Qué diferencias hay entre microondas, ultrasonido y radiografía sin acoplante?
Las microondas trabajan sin contacto ni acoplante, son no ionizantes, acceden desde un solo lado y detectan delaminaciones y humedad en materiales no conductores. El ultrasonido requiere acoplante y mide espesor y defectos volumétricos. La radiografía es sin contacto pero ionizante, necesita zona de exclusión y dos lados enfrentados para detectar huecos e inclusiones.
